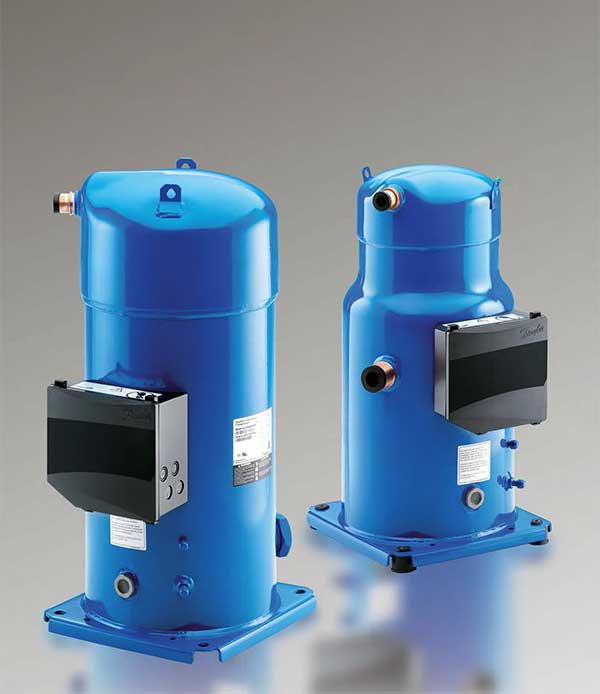

CH290A4BBA Спиральный компрессор

Техническое описание компрессора CH290A4BBA

1. Общая характеристика

Тип: Герметичный спиральный компрессор (Scroll)

Серия: CH (Large Commercial Platform)

Код модели (расшифровка):

CH: Семейство спиральных компрессоров на полиэфирном масле (POE) для хладагента R410A.

290: Номинальная холодопроизводительность ~ 25 тонн (TR) или 73.2 кВт при 60 Гц, условиях ARI на R410A.

A: Версия/индекс.

4: Код напряжения питания: 380-415В, 3 фазы, 50 Гц.

B: Тип защиты двигателя и соединения (согласно документации, соответствует предустановленному электронному модулю защиты двигателя).

BA: Окончательный суффикс, указывающий на конкретную конфигурацию (паяное соединение, гибкие опоры).

Код заказа (Ordering Code): 120H1071 (для одиночной упаковки, гибкие опоры) или 120H1070 (пром. упаковка).

2. Основные технические данные (50 Гц, R410A)

Номинальная холодопроизводительность (при условиях ARI*): 73 200 Вт

Эквивалентная холодопроизводительность: 249 800 Btu/h

Потребляемая мощность (при условиях ARI*): 22.50 кВт

Коэффициент энергоэффективности (COP): 3.25

Коэффициент энергоэффективности (EER): 11.10 Btu/h/W

Рабочий объем (Displacement): 48.10 м³/ч (276.2 см³/об)

Частота вращения (номинальная): 2900 об/мин (50 Гц)

Масса нетто (с маслом): 111.0 кг

Заправка масла (POE): 6.7 дм³

Допустимые хладагенты: Только R410A.

Предел заправки хладагентом: 13.5 кг

Соединения (паяные, ODF):

Всасывание (Suction): 1 5/8"

Нагнетание (Discharge): 1 1/8"

Стандартные условия ARI (расчетные):

Температура испарения: +7.2 °C (45 °F)

Температура конденсации: +54.4 °C (130 °F)

Перегрев на всасывании: 11.1 K (20 °F)

Переохлаждение: 8.3 K (15 °F)

3. Электрические данные (напряжение 380-415В, 3~, 50 Гц)

Пусковой ток (LRA): 260 А

Максимальный продолжительный ток (MCC): 62 А

Максимальный рабочий ток (MOC): 56 А

Сопротивление обмоток (между фазами при +25°C): 0.52 Ом (±7%)

Защита двигателя: Встроенный электронный модуль защиты (предустановлен в клеммной коробке). Обеспечивает защиту от перегрева (PTC-термисторы в обмотках), обрыва и переполюсовки фаз. Модуль на питание 110-240В.

Степень защиты клеммной коробки (IP): IP54 (при использовании соответствующих кабельных вводов).

4. Рабочий диапазон и защита

Рабочий диапазон: Определен диаграммой приложения (Application Envelope) для температур конденсации и испарения. Минимальный перегрев на всасывании: 5K.

Максимальная температура нагнетаемого газа: +135°C

Рекомендуемая защита:

Высокое давление (HP): Макс. уставка 46.1 бар (изб.) для R410A.

Низкое давление (LP): Минимальная уставка аварийного выключателя 1.5 бар (изб.); для циклов "pump-down" — не ниже 2.15 бар (изб.).

Термостат температуры нагнетания (DGT): Рекомендуется для тепловых насосов или систем с риском работы за пределами диапазона. Комплект арт. 7750009.

Ограничение цикла работы: Не более 12 пусков в час. Рекомендуется таймер задержки перезапуска (180 сек).

5. Конструктивные особенности и опции

Охлаждение двигателя: Полное охлаждение всасываемым газом (100% suction gas cooled).

Защита от гидроудара: Встроена в верхнее положение всасывающего патрубка.

Опора: Поставляется с гибкими резиновыми втулками для одиночного монтажа, эффективно гасящими вибрации.

Клапан на нагнетании: Встроенный обратный клапан предотвращает обратное вращение при остановке.

Теплообменник "газ-газ": Тепловой экран между нагнетанием и всасыванием для снижения теплопередачи и шума.

Дополнительное оборудование: Доступны аккустический кожух (арт. 12020022), нагреватель картера (арт. 12020377), комплекты для перехода на соединение Rotolock и др.

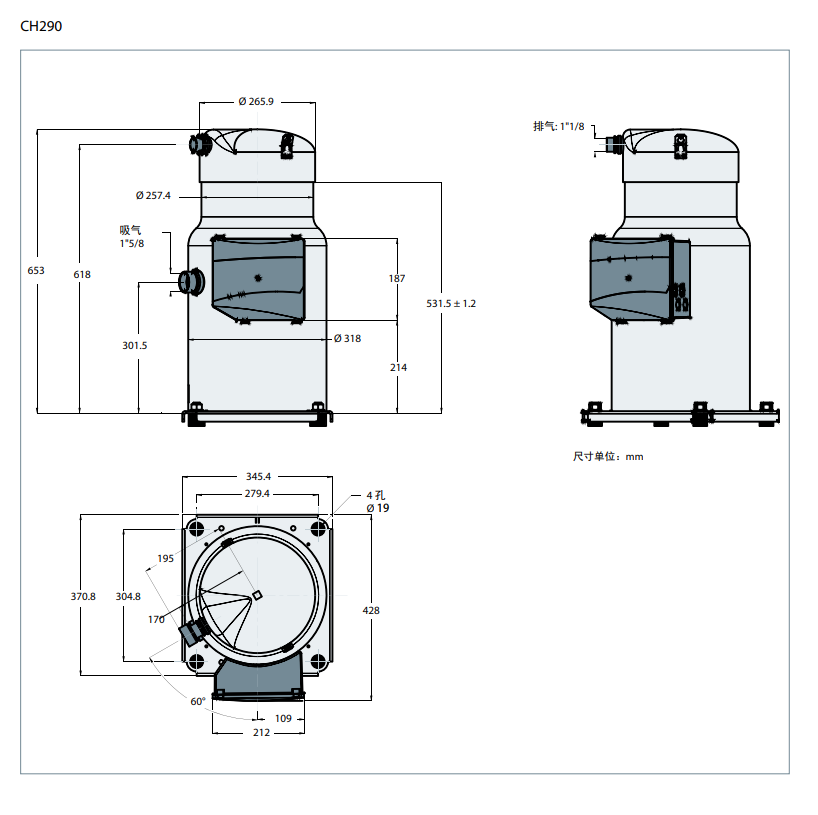

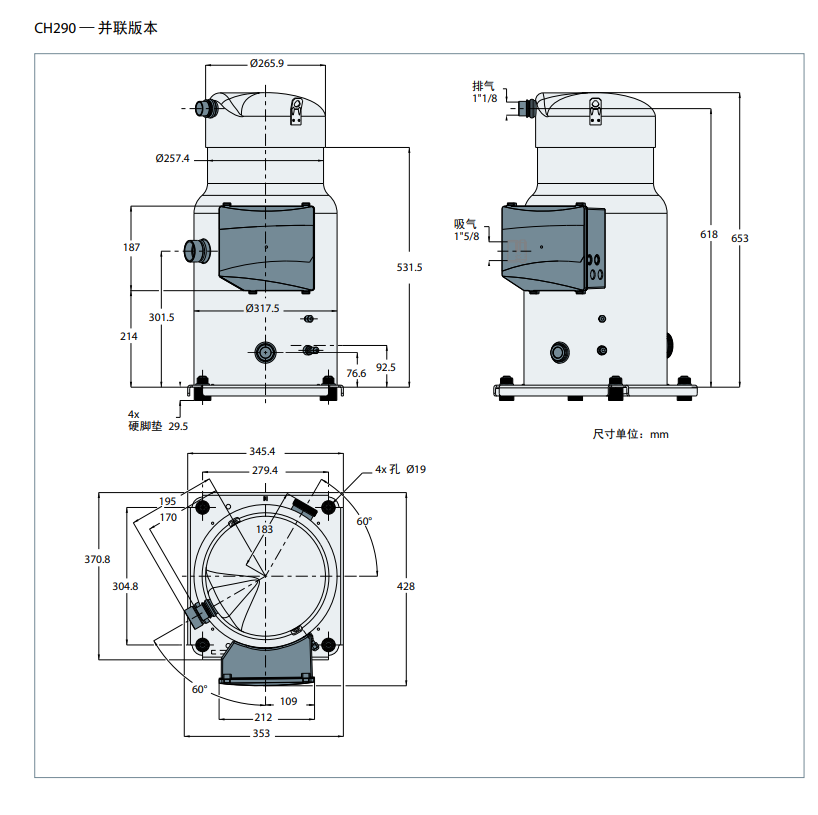

6. Габаритные размеры и масса (одиночное исполнение) смотри чертеж

Высота (H): 653 мм

Масса с упаковкой: 111 кг

7. Экологические и сертификационные аспекты

Завод-изготовитель:  Китай.

Сертификаты: Соответствует директивам CE, имеет маркировку UL.

Экологическая декларация (EPD): Подтверждает расчет углеродного следа в течение жизненного цикла (10 лет). Углеродный след производства (A1-A3) составляет ~535 кг CO₂-экв.

8. Область применения
Предназначен для использования в коммерческих и промышленных системах кондиционирования воздуха, чиллерах (воздухоохладителях), крышных установках (rooftops) и системах технологического охлаждения, работающих на хладагенте R410A.

Заключение:
CH290A4BBA — это надежный, энергоэффективный спиральный компрессор большой мощности, разработанный для современных высоконапорных систем на R410A. Его ключевые преимущества: высокая холодопроизводительность (73.2 кВт) при отличном COP (3.25), широкий рабочий диапазон, встроенная электронная защита двигателя, эффективное подавление вибраций и шума, а также соответствие строгим экологическим и производственным стандартам. Идеален для проектов, требующих высокой производительности и надежности в коммерческом
