Bitzer. Поршневой полугерметичный компрессор 4HE-25Y-40P. Характеристики. Замена компрессора 4H-25.2Y
Компрессор Bitzer 4HE-25Y-40P / 4H-25.2Y для холодильного оборудования

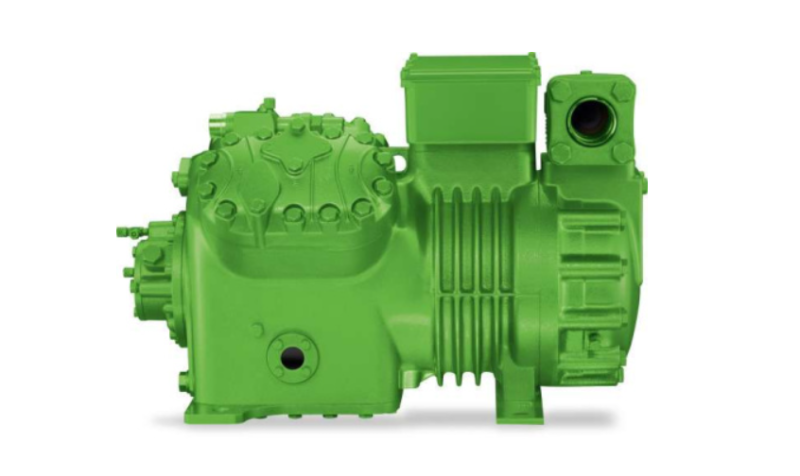

Bitzer 4HE-25Y-40P представляет собой инновационное развитие проверенного, надёжного и мощного полугерметичного поршневого компрессора 4H-25.2Y от BITZER. Он сочетает в себе высокую эффективность, плавную работу, широкий спектр применения, гибкость в выборе хладагента, прочную конструкцию и высокую надёжность.
Компрессор Bitzer 4HE-25Y-40P полностью заменяет модель 4H-25.2Y при сохранении тех же размеров подключения.

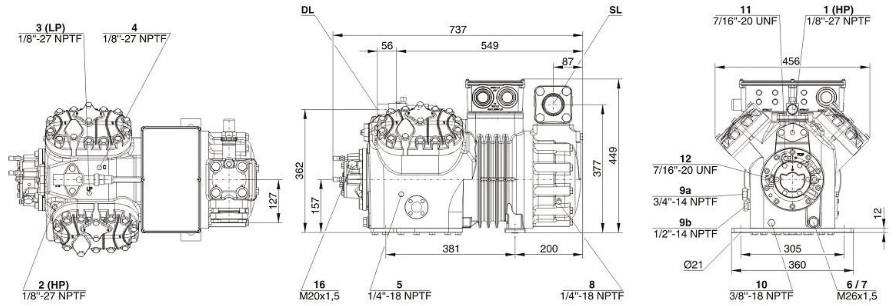

Схема подключения поршневого компрессора Bitzer 4HE-25Y-40P
Позиции присоединений, обозначенные на чертежах
1. Присоединение высокого давления (HP)
2. Датчик температуры нагнетаемого газа (HP) или датчик системы CIC
3. Присоединение низкого давления (LP)
4. Система CIC: форсунка впрыска (LP)
5. Штуцер для заправки маслом
6. Слив масла
7. Масляный фильтр (магнитный уловитель)
8. Возврат масла (маслоотделитель)
9.Присоединение для выравнивания по маслу и газу (параллельная работа)
9a. Присоединение для выравнивания по пару (параллельная работа)
9b. Присоединение для выравнивания по маслу (параллельная работа)
10. Подогреватель картера
11. Штуцер давления масла +
12. Штуцер давления масла -
16. Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21. Присоединение для масляного сервисного клапана
SL Линия всасывания
DL Линия нагнетания
Компрессор оснащён износостойким приводом, что в сочетании с оптимальной балансировкой масс и специальной конструкцией головки цилиндров позволяет работать тихо при низком уровне вибраций и сниженной пульсации газа. Компактный дизайн устройства обеспечивает минимальное занимаемое пространство. Надёжность конструкции обеспечивается клапанами из пружинной ударопрочной стали. Модель поддерживает эффективное регулирование производительности.
Купить поршневой полугерметичный компрессор Bitzer 4HE-25Y-40P можно в нашем магазине
Технические характеристики поршневого полугерметичного компрессора Bitzer 4HE-25Y-40P:
- Производитель - Bitzer
- Марка компрессора - 4HE-25Y-40P
- Тип компрессора - Полугерметичный поршневой
- Назначение компрессора - Широкий рабочий диапазон
- Холодильный коэффициент (EN 12900) - 2,35
- Электропитание компрессора 3 фазы/380 В/50 Гц
- Диапазон холодопроизводительности (EN 12900), кВт - 35-40
- Холодопроизводительность (EN 12900), кВт - 38,1
- Версия мотора - 1
- Количество цилиндров - 4
- Высота, мм - 449
- Длина, мм - 737
- Ширина, мм - 456
- Масса нетто, кг - 203
- Количество масла, л - 4,5
- Уровень шума, dBA - 78
- Патрубок на всасывание, дюйм - 2 1/8"
- Патрубок на нагнетание, дюйм - 1 1/8"
Замена модели 4H-15.2Y.
- Холодопроизводительность (кВт) для R449A: при 0°C — 59,54, при -10°C — 39,44, при -30°C — 14,19.
- Холодопроизводительность (кВт) для R455A: при 0°C — 55,79, при -10°C — 36,66, при -30°C — 12,95.
- Холодопроизводительность (кВт) для R454C: при 0°C — 51,88, при -10°C — 34,05, при -30°C — 11,93.
