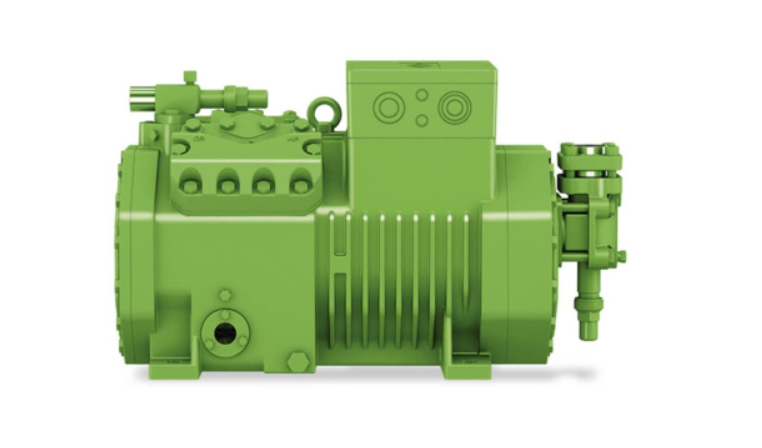

Замена компрессора 4CC-9.2Y. Поршневой полугерметичный компрессор Bitzer 4CES-9Y-40S.
Компрессор Bitzer 4CES-9Y-40S / 4CC-9.2Y предназначен для холодильного оборудования. Модель Bitzer 4CES-9Y является улучшенной версией надёжного и мощного полугерметичного поршневого компрессора 4CC-9.2Y производства BITZER.
Этот компрессор отличается высокой энергоэффективностью, плавным ходом работы, широкой сферой применения и гибкостью в выборе хладагента. Он обладает прочной конструкцией и обеспечивает высокую надёжность.
Bitzer 4CES-9Y полностью заменяет модель 4CC-9.2Y, сохраняя при этом совместимость по размерам подключения.

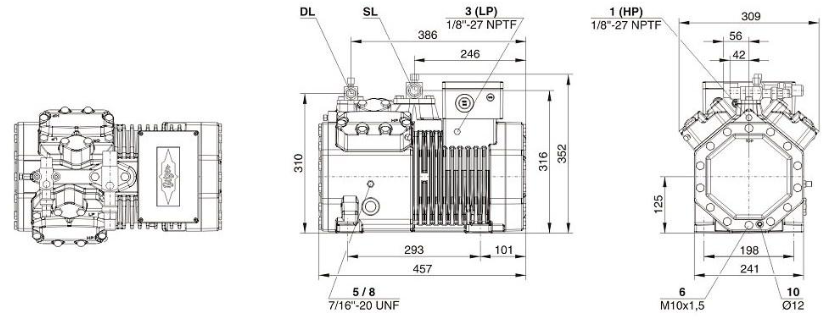

Схема подключения поршневого компрессора Bitzer 4CES-9Y-40S
Позиции присоединений, обозначенные на чертежах
1. Присоединение высокого давления (HP)
2. Датчик температуры нагнетаемого газа (HP) или датчик системы CIC
3. Присоединение низкого давления (LP)
4. Система CIC: форсунка впрыска (LP)
5. Штуцер для заправки маслом
6. Слив масла
7. Масляный фильтр (магнитный уловитель)
8. Возврат масла (маслоотделитель)
9. Присоединение для выравнивания по маслу и газу (параллельная работа)
9a. Присоединение для выравнивания по пару (параллельная работа)
9b. Присоединение для выравнивания по маслу (параллельная работа)
10. Подогреватель картера
11. Штуцер давления масла +
12. Штуцер давления масла -
16. Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21. Присоединение для масляного сервисного клапана
SL Линия всасывания
DL Линия нагнетания
Компрессор обладает прочным приводом с высокой износостойкостью, а благодаря оптимальной балансировке масс и особой конструкции головки цилиндров он работает тихо, с низким уровнем вибрации и уменьшенной газовой пульсацией. Его компактный дизайн позволяет экономить пространство. Надёжность обеспечивают клапаны из ударопрочной пружинной стали. Кроме того, модель оснащена системой эффективного регулирования производительности.
Купить поршневой полугерметичный компрессор Bitzer 4CES-9Y-40S можно в нашем магазине
Технические характеристики поршневого полугерметичного компрессора Bitzer 4CES-9Y-40S:
- Производитель - Bitzer
- Марка компрессора - 4CES-9Y-40S
- Тип компрессора - Полугерметичный поршневой
- Назначение компрессора - Широкий рабочий диапазон
- Версия мотора - 1
- Количество цилиндров - 4
- Высота, мм - 352
- Длина, мм - 432
- Ширина, мм - 309
- Масса нетто, кг - 91
- Количество масла, л - 2,0
- Уровень шума, dBA - 74,1
- Холодильный коэффициент (EN 12900) - 2,23
- Регулирование производительности - Да
- Электропитание компрессора - 3 фазы/380 В/50 Гц
- Диапазон холодопроизводительности (EN 12900), кВт - 15-20
- Холодопроизводительность (EN 12900), кВт - 16,72
- Патрубок на всасывание, дюйм - 1 1/8"
- Патрубок на нагнетание, дюйм - 7/8"
- Система Varicool: один вход для выбора между охлаждением всасываемого газа или воздушным охлаждением.

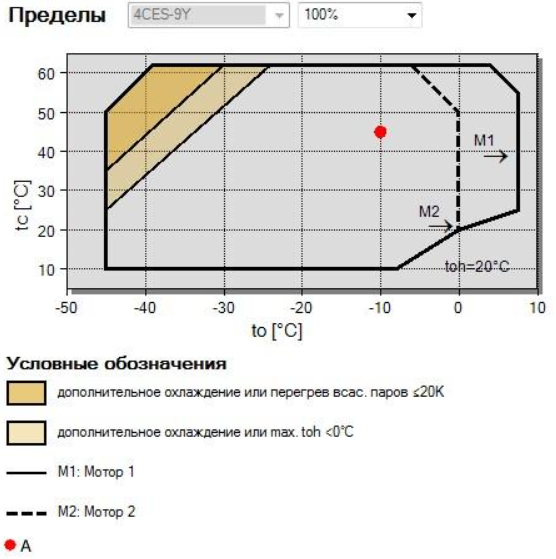

- Рабочий диапазон двигателя версии 1: от +10°C до –40°C.
- Замена модели 4CC-9.2Y.
- Тип масла для R134a/R404A/R507A/R407A/R407C/R407F - BSE32(Standard) | R134a tc>70°C: BSE55 (Option)
- Тип масла для R22 (R12/R502) - B5.2 (Option)
- Тип масла для R1234yf/R1234ze - BSE32 (Standard) | R1234ze tc>70°C & to>0°C: BSE55 (Option) | R1234ze to>15°C: BSE85K (Option)
