Замена компрессора 4NCS-12.2Y. Поршневой полугерметичный компрессор Bitzer 4NES-14Y-40P.
Компрессор Bitzer 4NES-14Y-40P / 4NCS-12.2Y для холодильного оборудования

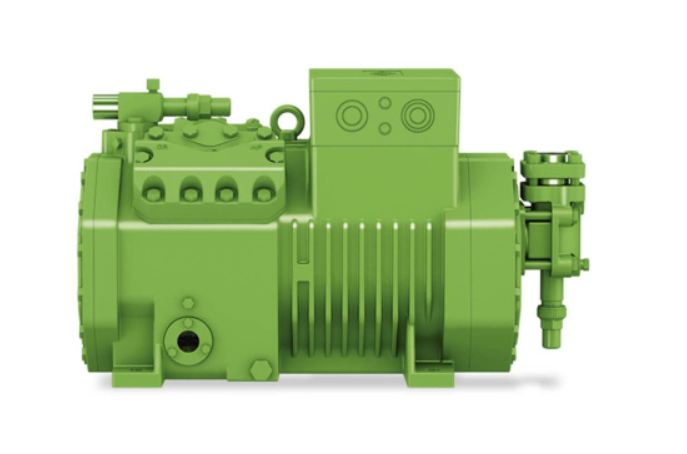

Bitzer 4NES-14Y-40P представляет собой инновационное развитие проверенного, надёжного и мощного полугерметичного поршневого компрессора 4NCS-12.2Y от BITZER. Он сочетает в себе высокую эффективность, плавную работу, широкий спектр применения, гибкость в выборе хладагента, прочную конструкцию и высокую надёжность.
Компрессор Bitzer 4NES-14Y-40P полностью заменяет модель 4NCS-12.2Y при сохранении тех же размеров подключения.

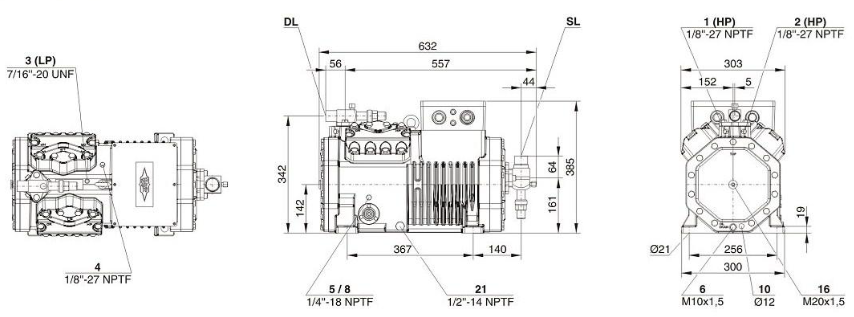

Схема подключения поршневого компрессора Bitzer 4NES-14Y-40P
Позиции присоединений, обозначенные на чертежах
1. Присоединение высокого давления (HP)
2. Датчик температуры нагнетаемого газа (HP) или датчик системы CIC
3. Присоединение низкого давления (LP)
4. Система CIC: форсунка впрыска (LP)
5. Штуцер для заправки маслом
6. Слив масла
7. Масляный фильтр (магнитный уловитель)
8. Возврат масла (маслоотделитель)
9. Присоединение для выравнивания по маслу и газу (параллельная работа)
9a. Присоединение для выравнивания по пару (параллельная работа)
9b. Присоединение для выравнивания по маслу (параллельная работа)
10. Подогреватель картера
11. Штуцер давления масла +
12. Штуцер давления масла -
16. Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21. Присоединение для масляного сервисного клапана
SL Линия всасывания
DL Линия нагнетания
Компрессор оснащён износостойким приводом, что в сочетании с оптимальной балансировкой масс и специальной конструкцией головки цилиндров позволяет работать тихо при низком уровне вибраций и сниженной пульсации газа. Компактный дизайн устройства обеспечивает минимальное занимаемое пространство. Надёжность конструкции обеспечивается клапанами из пружинной ударопрочной стали. Модель поддерживает эффективное регулирование производительности.
Купить поршневой полугерметичный компрессор Bitzer 4NES-14Y-40P можно в нашем магазине
Технические характеристики поршневого полугерметичного компрессора Bitzer 4NES-14Y-40P:
- Производитель - Bitzer
- Марка компрессора - 4NES-14Y-40P
- Тип компрессора - Полугерметичный поршневой
- Назначение компрессора - Широкий рабочий диапазон
- Холодильный коэффициент (EN 12900) - 2,29
- Регулирование производительности - Да
- Диапазон холодопроизводительности (EN 12900), кВт - 25-30
- Холодопроизводительность (EN 12900), кВт - 28,6
- Версия мотора - 2
- Количество цилиндров - 4
- Высота, мм - 385
- Длина, мм - 632
- Ширина, мм - 303
- Масса нетто, кг - 141
- Количество масла, л - 2,6
- Уровень шума, dBA - 78,3
- Патрубок на всасывание, дюйм - 1 3/8"
- Патрубок на нагнетание, дюйм - 1 1/8"
- Компрессор Bitzer 4NES-14Y-40P для питания 400В-3-фаз 50Гц с частичным подключением обмоток, рассчитанный на хладагенты R449A, R455A и R454C.
- Система Varicool: один вход для выбора между охлаждением всасываемого газа или воздушным охлаждением.

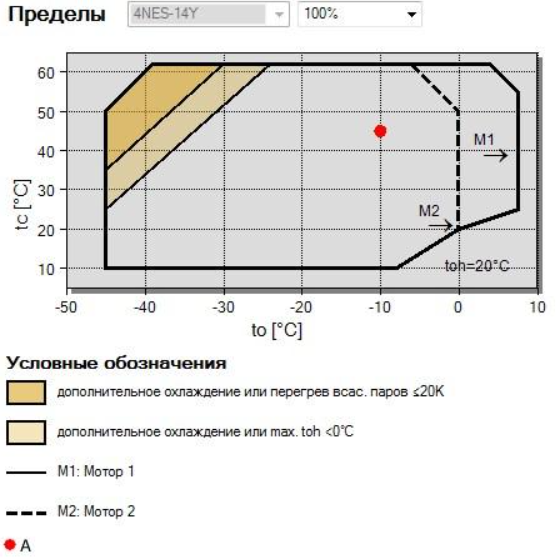

- Рабочий диапазон мотора версии 2: от 0°C до -40°C.
- Замена модели 4NCS-12.2Y.
- Холодопроизводительность (кВт) для R449A: при 0°C — 45,52; при -10°C — 29,58; при -30°C — 10,22.
- Холодопроизводительность (кВт) для R455A: при 0°C — 43,09; при -10°C — 27,97; при -30°C — 9,54.
- Холодопроизводительность (кВт) для R454C: при 0°C — 40,01; при -10°C — 25,98; при -30°C — 8,82.
