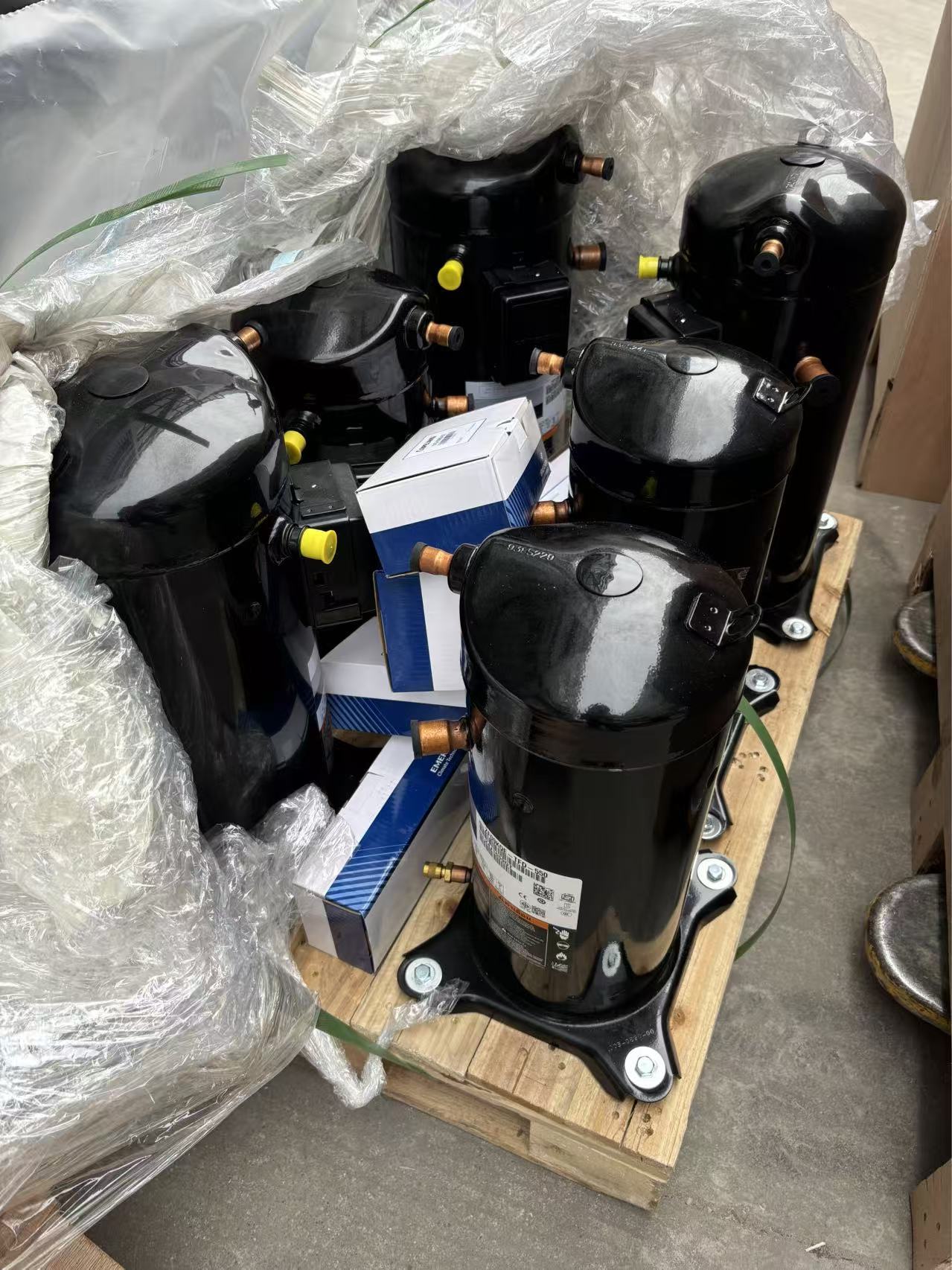

Компрессор спиральный низкотемпературный ZF15KQE‑TFD‑5L0 с клапаном DTC. Аналог: ZF15K4E-TFD-556, ZF15K4E-TFD-551
Компрессор спиральный низкотемпературный ZF15KQE‑TFD‑5L0 с клапаном DTC
Аналог: ZF15K4E-TFD-556, ZF15K4E-TFD-551
Технические характеристики
Общие данные
Модель: ZF15KQE-TFD-5L0
Тип: герметичный спиральный (Scroll)
Назначение: низкотемпературный (Low Temp)
Номинальная мощность: 5 HP
Объёмная производительность: 14,4 м³/ч
Рабочий диапазон температур испарения: от –40 °C до +7 °C
Электрические параметры (50 Гц, 380–420 В, 3 фазы)
Ток заторможенного ротора (LRA): 64 А
Максимальный рабочий ток (MOC): 10 А
Максимальный продолжительный ток (MCC): 12,5 А
Ток при номинальной нагрузке (RLA = MCC/1,4): 8,9 А
Сопротивление обмотки при 25 °C: 2,75 Ом
Хладагенты и масло
Совместимые хладагенты: R22, R404A, R407A, R407C, R407F, R448A, R449A (для R134a — уточняйте)
Тип масла: POE (синтетическое полиэфирное), заводская заправка
Объём масла: 1,9 л
Конструктивные особенности
Исполнение (BOM): 5L0
Патрубки: под пайку
Смотровое стекло: есть
Игольчатый вентиль: есть
Степень защиты клеммной коробки: IP21
Подогрев картера: 70 Вт
Монтажные отверстия: 190 × 190 мм (Ø 19 мм)
Количество виброопор в комплекте: 4 шт.
Габариты и вес
Высота: 442 мм
Ширина: 257 мм
Глубина: 246 мм
Вес нетто: 39 кг
Комплектация
Компрессор с заправленным маслом POE
Клапан DTC впрыска жидкости
4 виброопоры
Смотровое стекло
Игольчатый вентиль
Встроенная защита электродвигателя
Назначение
Низкотемпературный герметичный спиральный компрессор предназначен для применения в коммерческих и промышленных холодильных системах: морозильные камеры, низкотемпературные склады, оборудование для заморозки пищевых продуктов, льдогенераторы.
Широкий диапазон рабочих температур (испарение от –40 °C до +7 °C) позволяет использовать компрессор в различных низкотемпературных установках.
Основные преимущества
Надёжность и долговечность
Благодаря спиральной конструкции с радиальной и осевой компенсацией зазоров количество движущихся частей сокращено на 70 % по сравнению с поршневыми аналогами. Это снижает износ и увеличивает ресурс оборудования.
Устойчивость к жидкому удару
Гибкая конструкция спиралей позволяет пропускать капли жидкости и мелкие твёрдые частицы без повреждения внутренних элементов, что критично для нестабильных режимов работы.
Встроенная защита электродвигателя
Электронная защита предотвращает выход компрессора из строя при обрыве фаз, перекосе напряжения или перегреве обмоток, вызванном недостатком хладагента.
Плавный запуск
Встроенный обратный клапан удерживает высокое давление в нагнетательной магистрали при остановке, обеспечивая пуск без нагрузки и снижение пусковых токов.
Высокая энергоэффективность
Динамический нагнетательный клапан автоматически адаптирует степень сжатия под текущие условия, предотвращая пересжатие газа. Это повышает коэффициент полезного действия при высоких степенях сжатия, особенно в режимах глубокого охлаждения. Компрессор сохраняет работоспособность при температуре конденсации до +4,4 °C, что обеспечивает высокий сезонный КПД системы.
Система впрыска жидкости DTC
Комплектация включает термочувствительный клапан DTC (Discharge Temperature Control), который осуществляет дозированный впрыск жидкого хладагента в полость сжатия.
Что даёт система DTC:
Поддерживает температуру нагнетания в безопасном диапазоне, предотвращая перегрев спиралей и масла
Впрыск активируется только при достижении пороговой температуры, без постоянного снижения производительности
Расширяет рабочий диапазон компрессора в сторону более низких температур испарения
Повышает надёжность при длительной работе в тяжёлых режимах
Рекомендации по применению
Компрессор рекомендуется для систем с высокой требовательностью к надёжности при низких температурах. Допускается использование в тандемных сборках для увеличения холодопроизводительности. При первом пуске после длительной остановки или замене хладагента необходимо проверить уровень масла и включить подогрев картера.
