Компрессор ZF09KQE-TFD-551 с DTC клапаном (под Rotalock): Описание и технические характеристики Аналог: ZF09K4E-TFD-556
Компрессор ZF09KQE-TFD-551 с DTC клапаном (под Rotalock): Описание и технические характеристики
Аналог: ZF09K4E-TFD-556. Различие в расположении смотрового глазка. Смотрите чертеж
Общее описание:

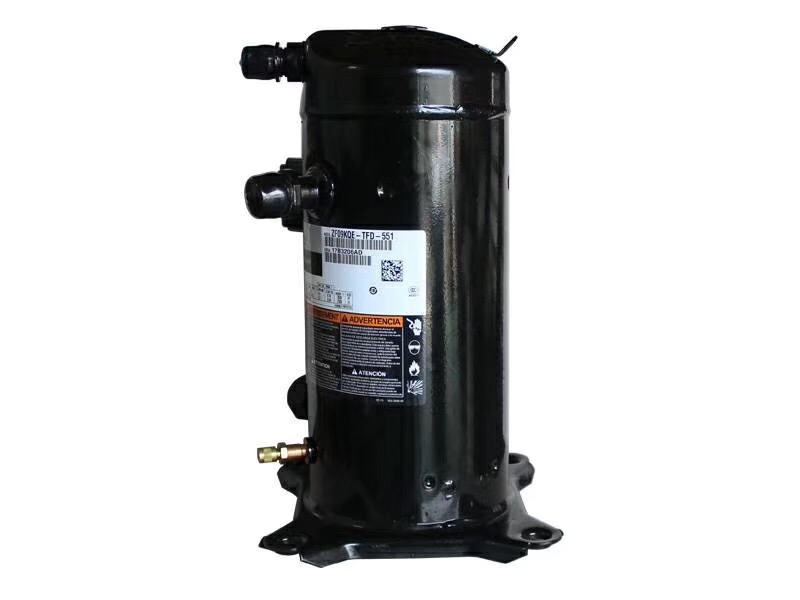

Компрессор модели ZF09KQE-TFD-551 — это компактный спиральный герметичный компрессор, оснащенный системой впрыска жидкого хладагента в камеру сжатия (Liquid Injection) и встроенным терморегулирующим (DTC) клапаном. Данная комплектация специально разработана для обеспечения надежной работы в низкотемпературных режимах коммерческой холодильной техники. Быстросъемные фланцы «Rotalock» и интегрированный клапан упрощают монтаж и обеспечивают точное регулирование процесса впрыска.
Ключевые особенности:
Тип компрессора: Спиральный герметичный с системой впрыска жидкости.
Дополнительное оснащение: Интегрированный терморегулирующий (DTC) клапан для автоматического управления впрыском жидкости.
Область применения: Коммерческая и промышленная низкотемпературная холодильная техника (морозильные камеры, лари, витрины для замороженных продуктов, технологическое охлаждение).
Совместимые хладагенты: R-404A, R-134a, R-22.
Тип соединений: Быстросъемные фланцы «Rotalock».
Основные технические параметры:
Холодопроизводительность: 2,68 кВт (при низкотемпературных условиях: tкип. = -25°C, tконд. = +40°C на хладагенте R-404A).
Объемная производительность: 8,0 м³/ч.
Электропитание: 380-420 В, 3 фазы, 50 Гц. Максимальный рабочий ток: 6,0 А.
Маслосистема: Заправлен 1,5 л синтетического полиэфирного масла марки Emkarate RL32-3MAF.
Присоединительные размеры (фланцы Rotalock):
Всасывающий патрубок: 1 1/4 дюйма.
Нагнетательный патрубок: 1 дюйм.
Габариты (Д×Ш×В): 243 × 244 × 391 мм.
Масса нетто: 27,00 кг.
Преимущества модели:
Повышенная надежность в экстремальных режимах: Система впрыска с DTC-клапаном эффективно охлаждает компрессор, предотвращая перегрев и обеспечивая стабильную работу при высоких перепадах давления (низкая температура кипения).
Автоматизация и точность: Встроенный клапан автоматически регулирует количество впрыскиваемой жидкости в зависимости от условий работы, оптимизируя процесс.
Удобство монтажа и обслуживания: Фланцы «Rotalock» обеспечивают быструю, надежную и герметичную установку без необходимости пайки на месте.
Компактность: Небольшие габариты и вес облегчают интеграцию в ограниченное пространство оборудования.
Универсальность: Совместимость с несколькими хладагентами позволяет использовать компрессор в различных существующих системах.
Назначение:
Данная модификация компрессора является готовым, оптимизированным решением для модернизации или нового монтажа в низкотемпературном холодильном оборудовании, где критически важны защита компрессора от перегрева, удобство установки и автоматическое поддержание оптимального режима работы.
