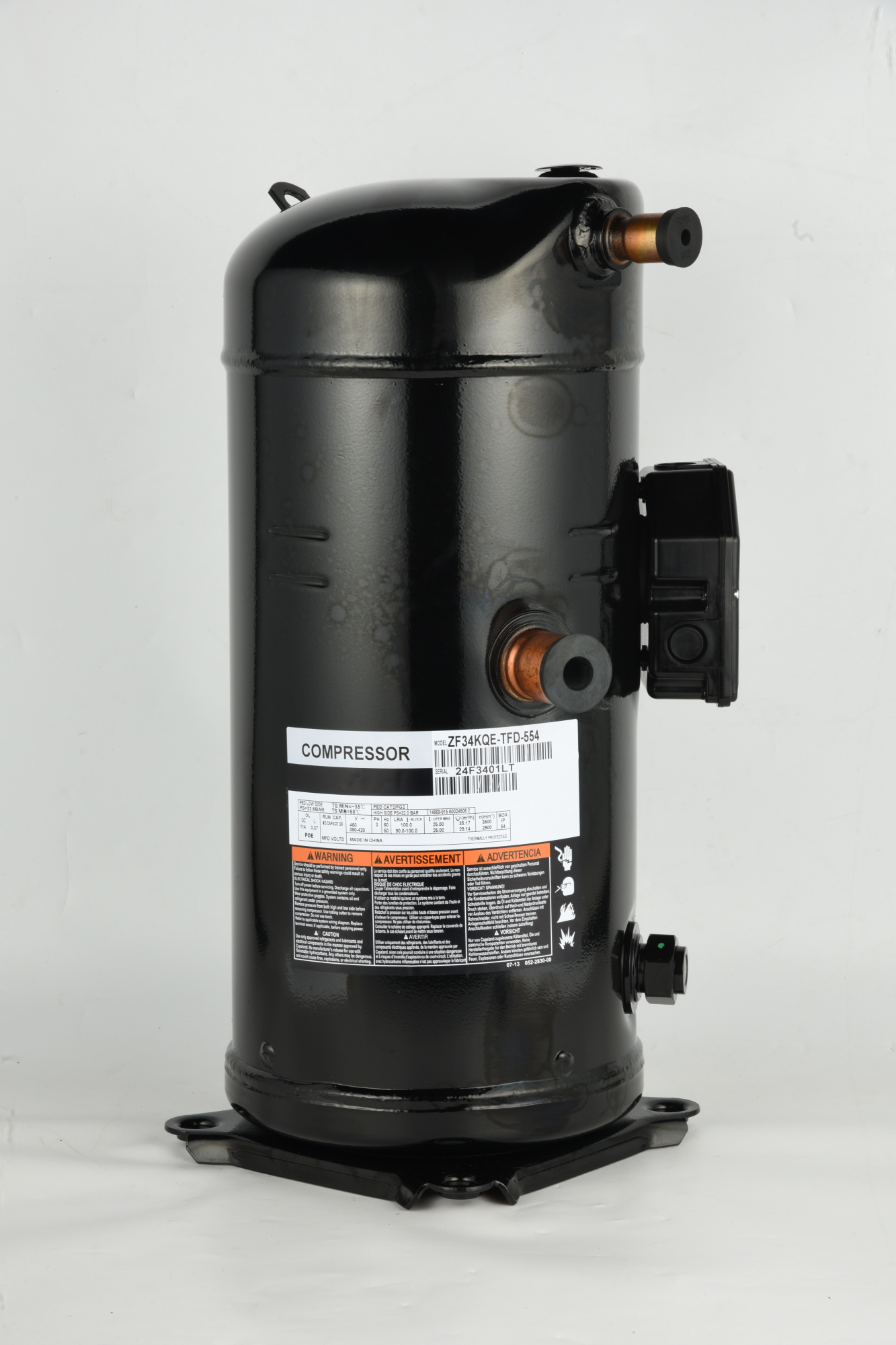

Низкотемпературный спиральный компрессор ZF34KQE-TFD-554 с DTC-клапаном (инжекция жидкости)
Низкотемпературный спиральный компрессор ZF34KQE-TFD-554 с DTC-клапаном (инжекция жидкости)
Основные характеристики
Модель компрессора — ZF34KQE-TFD-554. Это низкотемпературный спиральный компрессор с системой инжекции жидкости через DTC-клапан. Исполнение — со сварными соединениями (под пайку). Номинальная мощность — 10 HP. Объёмная производительность — 29,1 м³/ч при 50 Гц.
Холодопроизводительность (на R404A, 50 Гц, температура всасывания +20°C)
При температуре испарения –35°C холодопроизводительность составляет 6,32 кВт, при –30°C — 7,92 кВт, при –25°C — 9,73 кВт, при –20°C — 11,85 кВт.
Электрические параметры
Напряжение питания: 380–420 В, трёхфазное, 50 Гц. Тип двигателя — TFD (трёхфазный со встроенной защитой). Максимальный рабочий ток (MOC) — 25,0 А. Ток блокировки (LRA) — 100,0 А. Сопротивление обмотки при 25°C — 1,24 Ом. Подогрев картера — 90 Вт. Степень защиты клеммной коробки — IP54.
Масло и заправка
Тип масла — сложный эфир (Ester). Объём заправки — 3,4 л.
Габариты и масса
Длина — 280 мм, ширина — 280 мм, высота — 534 мм. Масса нетто — 63 кг. Монтажные отверстия выполнены на расстоянии 190×190 мм, диаметр отверстий — 19 мм.
Рабочие хладагенты
Основные хладагенты: R22, R404A, R407A/C, R407F, R134a, R448A, R449A. В каталоге приведены подробные данные для R22 и R404A.
Температурный диапазон
Рабочая температура испарения — до –40°C. Температура конденсации — до +65°C. Система защиты включает встроенную защиту двигателя и контроль температуры нагнетания через DTC-клапан.
DTC-клапан (инжекция жидкости)
Модель клапана — 510-0993-00. Температура открытия — 121°C (±3°C). Присоединяется к компрессору через резьбу 1 дюйм. Подвод жидкости — трубка Ø9,6 мм под пайку. Основное назначение — автоматический контроль температуры нагнетания и расширение рабочего диапазона компрессора.
Особенности и преимущества
Технология DTC обеспечивает автоматическую инжекцию жидкости для снижения температуры нагнетания.
Гибкая спиральная конструкция повышает стойкость к гидроударам и загрязнениям.
Компактные размеры при высокой удельной холодопроизводительности.
Высокий COP в низкотемпературном диапазоне.
Надёжность благодаря малому количеству движущихся частей и полной герметичности.
Универсальность — работа с широким спектром современных хладагентов.
Типовое применение
Компрессор предназначен для промышленных морозильных камер (до –35°C), среднетоннажных холодильных складов, процессных систем охлаждения и криогенных установок.
Комплектация
В базовую комплектацию входят: компрессор ZF34KQE-TFD-554, DTC-клапан для инжекции жидкости, смотровое окно масла, игольчатый клапан и предустановленный подогрев картера.
Примечание
Для точного подбора и расчёта холодильной системы рекомендуется использовать программу или обратиться в техническую поддержку.
