Расшифровка маркировки спиральных компрессоров Copeland
Система обозначений Copeland Scroll
Основная структура маркировки:
[Серия][Производительность][Исполнение]-[Двигатель]-[Корпус]
Пример: ZB38KCE-TFD-551
Ключевые элементы расшифровки:
1. Первая буква - тип компрессора:
- Z = спиральный компрессор (Scroll)
2. Вторая буква - серия и назначение:
- B = среднетемпературные холодильные установки
- F = низкотемпературные компрессоры (часто с впрыском пара)
- P = кондиционирование и тепловые насосы (R410A)
- R = кондиционирование и тепловые насосы (R22, R407C, R134a)
3. Цифры - производительность:
- 38 = 38,000 BTU/h (при 60 Гц)
- 44 = 44,000 BTU/h
- 58 = 58,000 BTU/h
4. Буква после цифр - вариант модели:
- K = внутренний код производителя
- Другие буквы = различные модификации
5. Исполнение спирального блока:
- C = стандартный спиральный блок
- S = усовершенствованный спиральный блок
6. Тип масла:
- E = синтетическое масло (POE)
- Отсутствие буквы = минеральное масло
7. Тип электродвигателя:
- TFD/TWD/TWM = 380В, 3 фазы, 50 Гц
- PFJ = 220В, 1 фаза, 50 Гц
8. Исполнение корпуса:
- 551 = под вентиль Rotalock со смотровым стеклом
- 552, 567, 591 = другие варианты с Rotalock
- 522 = под пайку, без смотрового стекла
Пример полной расшифровки:
ZB38KCE-TFD-551:
- Z = спиральный компрессor
- B = среднетемпературный для холодильных установок
- 38 = 38,000 BTU/h производительность
- K = вариант модели
- C = стандартный спиральный блок
- E = синтетическое масло
- TFD = двигатель 380В/3/50Гц
- 551 = корпус с Rotalock и смотровым стеклом
Основные серии спиральных компрессоров:
ZB серия:
- Среднетемпературные холодильные установки
- Хладагенты: R22, R134a, R404A, R507
- Для торгового и коммерческого оборудования
ZF серия:
- Низкотемпературные компрессоры
- Часто с системой впрыска пара
- Для морозильных камер и глубокой заморозки
ZP серия:
- Кондиционирование и тепловые насосы
- Оптимизированы под R410A
- Для систем HVAC
ZR серия:
- Кондиционирование и тепловые насосы
- Для R22, R407C, R134a
- Универсальное применение
Дополнительные обозначения:
Особые исполнения:
- D = цифровой (Digital Scroll)
- H = горизонтальный монтаж
- RT/PT = тандемные исполнения (работа в паре)
Электрические параметры:
- Различные напряжения и частоты
- Защитные системы двигателя
- Варианты управления
Области применения:
Коммерческое оборудование:
- Холодильные витрины
- Среднетемпературные камеры
- Торговое холодильное оборудование
Системы кондиционирования:
- Коммерческие СКВ
- Тепловые насосы
- Центральные системы
Промышленные применения:
- Холодильные установки
- Процессное охлаждение
- Специализированные системы
Важные нюансы:

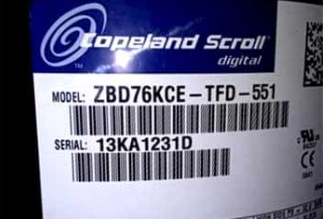

Где искать информацию:
- На шильде компрессора
- В официальных каталогах Copeland
- В технической документации
Для точной расшифровки:
- Необходима полная модель компрессора
- Лучше обращаться к технической документации
- Учитывать год выпуска (система может меняться)
Система маркировки спиральных компрессоров Copeland очень детализирована и позволяет точно определить все параметры оборудования по его коду!
