Введение
Спиральные компрессоры являются результатом масштабных исследований и разработок, ведущихся с 1979 года. В настоящее время они производятся на девяти заводах по всему миру, расположенных в Бельгии, Северной Ирландии, США, Таиланде и Китае, с суммарной мощностью свыше 4 миллионов единиц в год. Общее количество установленных спиральных компрессоров превышает 40 миллионов единиц, что подтверждает их надежность и востребованность на рынке.
Производители систем охлаждения и кондиционирования выбирают спиральные компрессоры по четырем основным причинам: высокая эффективность, надежность, долговечность и низкий уровень шума. Уникальная запатентованная конструкция спирального блока обеспечивает наилучшие показатели по этим параметрам среди всех доступных на рынке спиральных компрессоров.
Основные области применения
Спиральные компрессоры разработаны для трех ключевых сегментов рынка:
Системы кондиционирования воздуха — это основная и наиболее широкая область применения. Компрессоры оптимизированы для поддержания комфортной температуры в жилых, коммерческих и промышленных помещениях в диапазоне мощности от 1,5 до 30 л.с.
Тепловые насосы — благодаря своей эффективности и надежности, данные компрессоры идеально подходят для использования в системах, предназначенных как для охлаждения, так и для обогрева помещений.
Чиллеры и промышленные установки — значительная часть крупных моделей находит применение в промышленных чиллерах (агрегатах для охлаждения жидкости). Благодаря своим характеристикам, спиральные компрессоры за годы производства в значительной степени вытеснили поршневые и ротационные компрессоры в производстве чиллеров мощностью до 200 кВт.
Среднетемпературные холодильные системы — компрессоры также применяются в торговом и складском холодильном оборудовании для поддержания положительных и умеренных температур.
Низкотемпературные применения — предлагаются также специальные спиральные компрессоры и компрессорно-конденсаторные агрегаты для низких температур кипения, что расширяет сферу их применения на низкотемпературные склады и морозильное оборудование.
Ключевые конструктивные особенности
В технической документации подчеркиваются уникальные инженерные решения, определяющие надежность и эффективность оборудования.
Осевое и радиальное согласование спиралей — эта технология позволяет спиралям сжиматься и разжиматься, пропуская частицы жидкости и загрязнения. Это обеспечивает работоспособность компрессора даже при "заливе" жидким хладагентом, например, при неудачном запуске или оттаивании, что является частой причиной выхода из строя компрессоров других типов.
Разгруженный пуск — благодаря конструкции спирального блока, компрессоры всегда пускаются без сжатия паров хладагента. Это в несколько раз снижает пусковые токи по сравнению с поршневыми или ротационными аналогами, значительно уменьшая пусковую нагрузку на электросеть и позволяя использовать более экономичные пусковые устройства.
Надежность электродвигателя — компрессоры оснащаются двигателями с запасом по мощности, что обеспечивает широкий рабочий диапазон и безаварийную работу даже при значительных отклонениях питающего напряжения от номинала в сторону снижения.

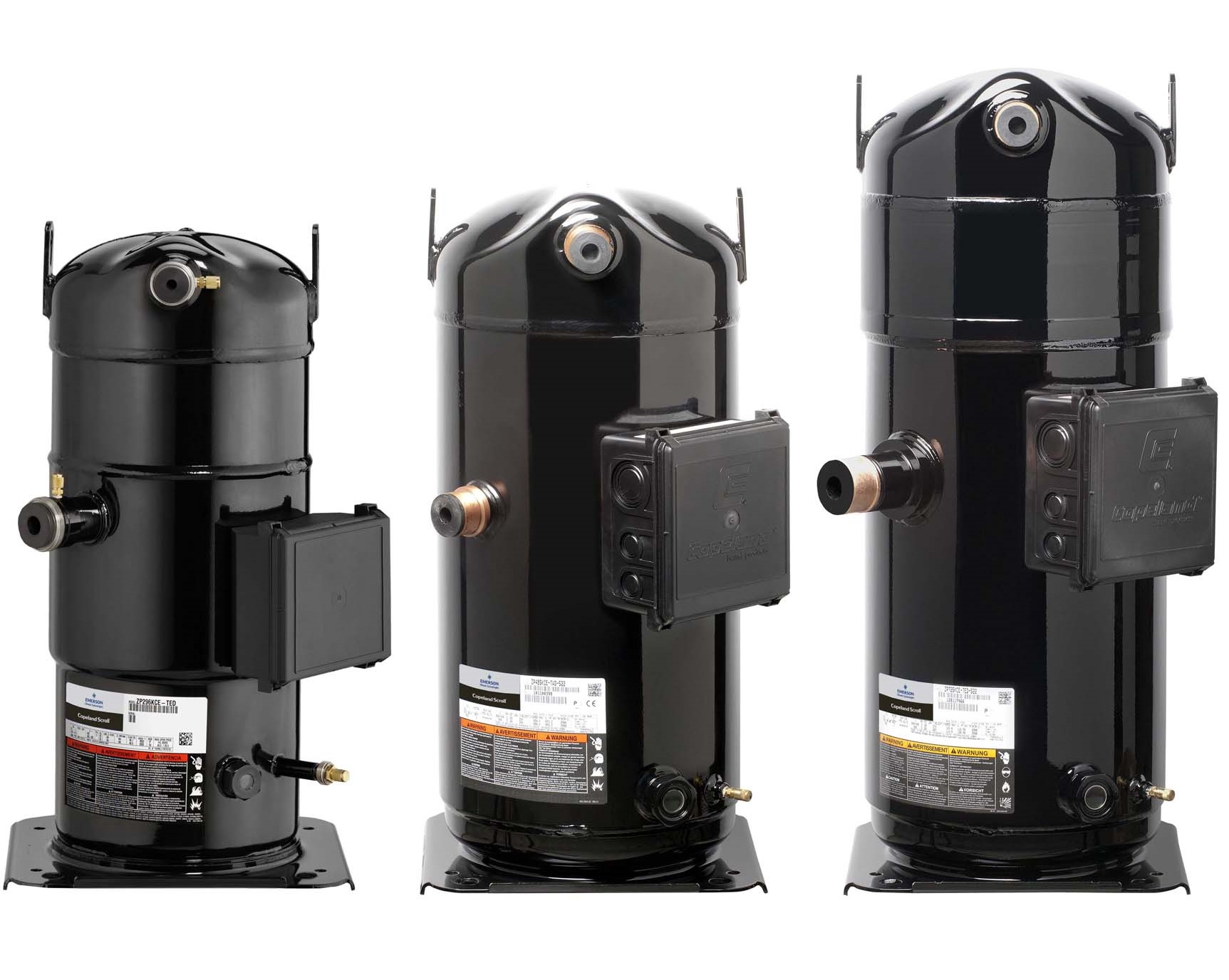

Компрессоры для R-407C, R-134a и R-22 (серия ZR)
Высокотемпературные компрессоры для систем кондиционирования воздуха и чиллеров, оптимизированные для работы при температуре кипения хладагента в диапазоне, обеспечивающем повышенную нагрузку на электродвигатель. Охватывают диапазон производительности от 3,8 до 81,7 кВт на хладагентах R-407C и R-134a.
Благодаря высокой надежности, возможности длительно работать "под заливом" хладагента, широкому модельному ряду, компактности, низкому уровню шума, наличию большого количества опций подключения и возможности установки компрессоров "в параллель", эта серия стала стандартом отрасли.
Разрешенные хладагенты и масла:
R-407C, R-134a: масла Emkarate RL 32 3MAF, Mobil EAL Arctic 22 CC
R-22: минеральные масла White oil / Suniso 3 GS или Emkarate RL 32 3MAF
Диапазон температур кипения:
R-134a: от -20 до +15°C
R-407C: от -22 до +15°C
R-22: от -23 до +12,5°C
Модельный ряд компрессоров серии ZR
Технические характеристики компрессоров указаны при температуре кипения +7,2°С, температуре конденсации +54,4°С, хладагент R-407C.
Однофазные модели (220/240V, 1-ph, 50Hz): ZR18K5E-PFI-622, ZR22K3E-PFI-522, ZR28K3E-PFI-522, ZR34K3E-PFI-522, ZR40K3E-PFI-522, ZR48K3E-PFI-522, ZR61KCE-PEZ-522.
Трехфазные модели (220/240V, 3ph, 50Hz): ZR28K3E-TFS-522, ZR34K3E-TFS-522, ZR40K3E-TFS-522, ZR48K3E-TFS-522, ZR61KCE-TFS-522, ZR72KCE-TFS-522, ZR81KCE-TFS-522.
Трехфазные модели (380/420V, 3ph, 50Hz): ZR22K3E-TFD-522, ZR28K3E-TFD-522, ZR34K3E-TFD-522, ZR40K3E-TFD-522, ZR48K3E-TFD-522, ZR61KCE-TFD-522, ZR72KCE-TFD-522, ZR81KCE-TFD-522.
Исполнения под пайку, подготовленные для тандемов: ZR48K3E-TFD-422, ZR61KCE-TFD-422, ZR72KCE-TFD-422, ZR81KCE-TFD-422, ZR1188KCE-TFD-422, ZR1216KCE-TFD-422, ZR1250KCE-TFD-422, ZR1288KCE-TFD-422, ZR1320KCE-TFD-422, ZR1380KCE-TFD-422.
Тандемные исполнения: ZR48K3E-TFD-523, ZR61KCE-TFD-523, ZR72KCE-TFD-523, ZR81KCE-TFD-523.
Модели в исполнении TFD-455: ZR94KCE-TFD-455, ZR108KCE-TFD-455, ZR125KCE-TFD-455, ZR144KCE-TFD-455, ZR160KCE-TFD-455, ZR190KCE-TFD-455.
Сервисные компрессоры: ZR90K3E-TFD-961, ZR11M3E-TWD-961, ZR12M3E-TWD-961, ZR14KCE-TFD-455, ZR16M3E-TWD-961, ZR19M3E-TWD-961.
Крупные модели мощностью 20-30 л.с.: ZR250KCE-TWD-522, ZR310KCE-TWD-522, ZR380KCE-TWD-522, а также в тандемном исполнении ZR250KCE-TWD-523, ZR310KCE-TWD-523, ZR380KCE-TWD-523.
Компрессоры для R-410A (серия ZP)
Высокотемпературные компрессоры, специально разработанные для эксплуатации на хладагенте R-410A, который получает все большее распространение благодаря своим термодинамическим свойствам. Применение R-410A позволяет использовать компрессоры значительно меньшей объемной производительности для достижения той же холодопроизводительности, что ведет к созданию более компактных и малошумных агрегатов. Все компрессоры данной серии выпускаются с патрубками только под пайку.
Разрешенные хладагенты и масла: R-410A и масло Emkarate RL 32 3MAF.
Модельный ряд компрессоров серии ZP
Технические характеристики компрессоров указаны при температуре кипения +7,2°С, температуре конденсации +54,4°С, хладагент R-410A.
Однофазные модели (220/240V, 1-ph, 50Hz) — сервисные компрессоры: ZP23K3E-PFJ-522, ZP24KSE-PFZ-522, ZP26K3E-PFJ-522, ZP29KSE-PFZ-522, ZP31KSE-PFZ-522, ZP32K3E-PFJ-522, ZP36KSE-PFZ-522, ZP41K3E-PFJ-522, ZP42KSE-PFZ-522, ZP45KSE-PFZ-522, ZP61KCE-PFZ-522.
Трехфазные модели (380/420V, 3ph, 50Hz) — предыдущее поколение: ZP23K3E-TFD-522, ZP24KSE-TFM-522, ZP26K3E-TFD-522, ZP29KSE-TFM-522, ZP31KSE-TFD-522, ZP32K3E-TFD-522, ZP36KSE-TFM-522, ZP36KSE-TFD-522, ZP41K3E-TFD-522, ZP42KSE-TFM-522, ZP45KSE-TFD-522.
Трехфазные модели — стандартные исполнения под пайку: ZP61KCE-TFD-522, ZP72KCE-TFD-522, ZP72KCE-TFM-522, ZP83KCE-TFD-522, ZP90KCE-TFD-425, ZP91KCE-TFD-522, ZP103KCE-TFD-425, ZP120KCE-TFD-425, ZP180KCE-TWD-425.
Исполнения под пайку, подготовленные для тандемов: ZP91KCE-TFD-422, ZP104KCE-TFD-455, ZP122KCE-TFD-455, ZP137KCE-TFD-455, ZP154KCE-TFD-455, ZP182KCE-TFD-455.
Крупные трехфазные модели (380/420V, 3ph, 50Hz): ZP235KCE-TWD-522, ZP295KCE-TWD-522, ZP385KCE-TWD-522, ZP485KCE-TWD-522.
Конфигурации и типы соединений
Компрессоры выпускаются в нескольких конфигурациях: одиночные (стандартное исполнение для большинства систем), тандемы (два параллельных компрессора) и другие многокомпрессорные сборки.
По типу соединений предлагаются следующие варианты:
Под пайку — неразборные соединения для стационарных установок и готовых изделий
Rotalock (резьба) — разборные соединения для удобства сервисного обслуживания и быстрой замены
Смотровое стекло — для контроля уровня масла, обязательно в версиях под тандем
Клапан Шредера — для сервисного доступа и заправки маслом
Заключение
Спиральные компрессоры представляют собой высокотехнологичное и универсальное решение для широкого круга задач в области коммерческого и промышленного кондиционирования, тепловых насосов и среднетемпературного хранения.
Весной 2019 года было анонсировано начало производства компрессоров для хладагентов с низким потенциалом глобального потепления (GWP), что демонстрирует постоянное развитие технологий и адаптацию к современным экологическим требованиям.
Унификация производства по всему миру гарантирует, что компрессоры для любого региона и задачи будут соответствовать единым высоким стандартам качества, а глобальная сеть сервисной поддержки обеспечивает надежную работу оборудования на протяжении всего срока службы.
