Описание и область применения компрессоров серии SH
Описание и область применения компрессоров серии SH

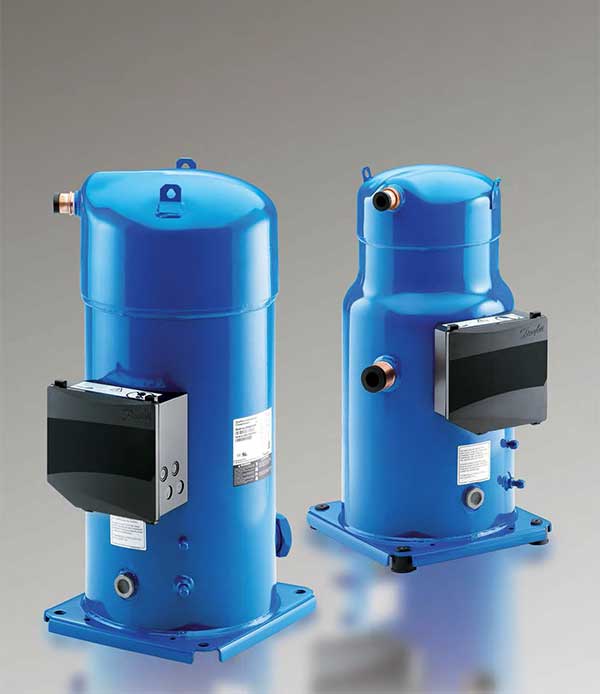

Данное руководство описывает спиральные компрессоры серии SH, специально разработанные для работы с хладагентом R410A. Эти компрессоры представляют собой герметичные, высокоэффективные спиральные (скролл) машины, предназначенные для использования в системах кондиционирования воздуха и тепловых насосах.
Ключевые особенности конструкции:
Спиральный механизм сжатия: Обеспечивает плавную работу, высокую эффективность, низкий уровень шума и вибрации.
Охлаждение двигателя всасываемым газом: Весь всасываемый газ проходит через электродвигатель, обеспечивая его эффективное охлаждение во всех режимах работы, что исключает необходимость в дополнительном охлаждении.
Расширенный модельный ряд: Серия включает компрессоры как для легкого коммерческого применения (SH090-SH184), так и для крупных коммерческих систем (SH180-SH485).
Встроенная защита: Компрессоры оснащаются встроенной защитой от перегрева и перегрузки. Модели SH180-SH485 имеют электронный модуль защиты в клеммной коробке, обеспечивающий защиту от перегрева, перегрузки, а также от опрокидывания и потери фазы.
Инновации для SH485: Модель SH485 дополнительно включает встроенную защиту от высокой температуры нагнетания (датчик PTC в неподвижном скролле) и промежуточный клапан нагнетания для повышения сезонной энергоэффективности.
Область применения:
Компрессоры серии SH оптимизированы для использования в системах с хладагентом R410A и применяются в следующем оборудовании:
Чиллеры (системы охлаждения воды).
Модульные чиллеры.
Крышные установки (руфтопы).
Воздухоохладители (фанкойлы).
Тепловые насосы (воздух-воздух, воздух-вода, вода-вода, включая системы для горячего водоснабжения).
Прецизионные кондиционеры (для оборудования точного контроля климата).
Промышленные системы охлаждения.
Компрессоры могут использоваться как одиночно, так и в параллельном соединении (тандемы и трио) для увеличения производительности. Для параллельных сборок доступны специальные комплекты, обеспечивающие правильное распределение масла.
Модельный ряд, хладагент и производительность
Все компрессоры серии SH предназначены для работы с хладагентом R410A. Ниже приведен перечень моделей с указанием их производительности (холодопроизводительности) для частоты 50 Гц, которая является стандартной для России и Европы. Производительность указана в кВт.
Модели SH (легкое коммерческое применение):
SH090, SH105, SH120, SH140, SH161, SH184
SH090: производительность 7.19 кВт
SH105: производительность 8.47 кВт
SH120: производительность 9.46 кВт
SH140: производительность 10.58 кВт
SH161: производительность 12.15 кВт
SH184: производительность 13.73 кВт
Модели SH (крупное коммерческое применение):
SH180, SH240, SH295, SH380, SH485
SH180: производительность 13.87 кВт
SH240: производительность 18.50 кВт
SH295: производительность 22.51 кВт (заменяет модель SH300)
SH380: производительность 28.18 кВт
SH485: производительность 35.65 кВт
Резюме по серии SH:
Это специализированная линейка высокоэффективных спиральных компрессоров для современных систем кондиционирования и тепловых насосов, работающих на экологичном хладагенте R410A. Модельный ряд охватывает широкий диапазон мощностей от легкого коммерческого до крупного промышленного применения.
