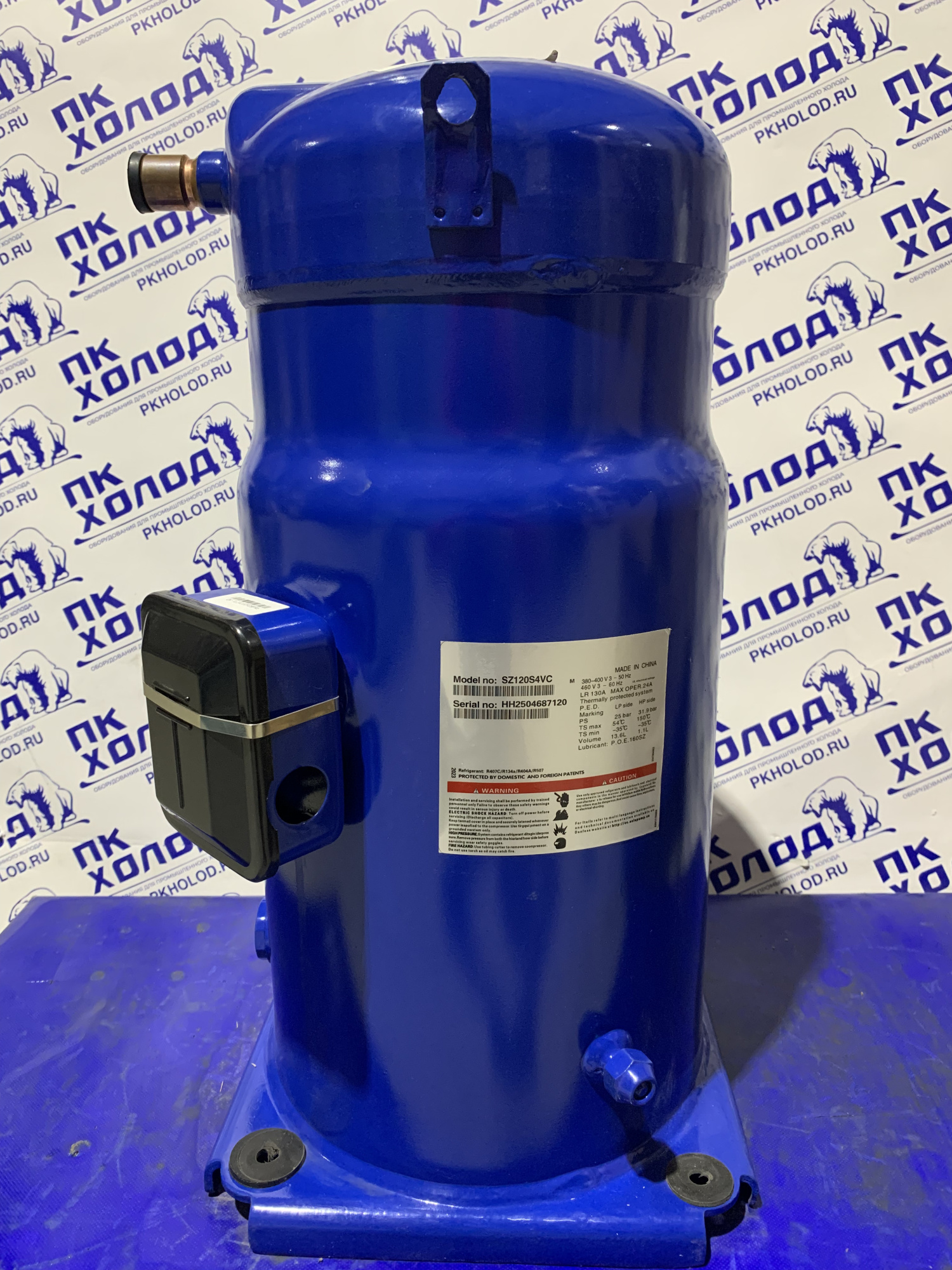

Техническое описание компрессора SZ120S4VC (арт. SZ120-4VI)
Техническое описание компрессора SZ120S4VC (арт. SZ120-4VI)
1. Общая характеристика
Тип: Герметичный спиральный компрессор (Scroll)
Серия: SZ
Код модели (расшифровка):
SZ: Семейство спиральных компрессоров на полиэфирном масле (POE).
120: Номинальная холодопроизводительность (в тыс. BTU/ч при 60 Гц, R22, условиях ARI). Указывает на средне-мощную модель.
S: Версия или индекс эволюции (уточняющая конструктивные особенности).
4: Код напряжения питания: 380-400В, 3 фазы, 50 Гц / 460В, 3 фазы, 60 Гц.
V: Тип защиты двигателя и соединения. Согласно общей номенклатуре SZ, V соответствует встроенному предохранителю (internal overload protector) с паяным соединением (brazed).
C: Окончательный суффикс, который может указывать на конкретную модификацию или исполнение.
Артикул (заказной код): SZ120-4VI
2. Основные технические данные
Допустимые хладагенты: R134a, R404A, R407C.
Тип масла: Полиэфирное (POE) 160SZ.
Холодопроизводительность (при условиях ARI*):
На R134a: 20 270 Вт
На R404A: 29 920 Вт
На R407C: 28 560 Вт
Потребляемая мощность (при условиях ARI*):
На R134a: 6 185 Вт
На R404A: 10 280 Вт
На R407C: 8 994 Вт
Потребляемый ток (при условиях ARI*):
На R134a: 13,22 А
На R404A: 17,77 А
На R407C: 16,53 А
Коэффициент энергоэффективности (COP, при условиях ARI*):
На R134a: 3,28
На R404A: 2,91
На R407C: 3,18
Максимальная потребляемая мощность:
На R134a: 8 671 Вт
На R404A: 13 090 Вт
На R407C: 11 560 Вт
Рабочий объем (Displacement): 166,6 см³/об
Объемная производительность (50 Гц, 2900 об/мин): 28,99 м³/ч
Заправка масла: 3,25 дм³
Масса нетто: 73 кг
Уровень звуковой мощности:
Без кожуха: 77 дБ(А)
С аккустическим кожухом: 69 дБ(А)
Стандартные условия ARI (испытаний):
Температура испарения: +7,2°С
Температура конденсации: +54,4°С
Перегрев на всасывании: 11,1 K
Переохлаждение: 8,3 K
3. Электрические данные
Номинальное напряжение питания: 380-400 В, 3 фазы, 50 Гц / 460 В, 3 фазы, 60 Гц.
Диапазон рабочего напряжения:
50 Гц: 340 – 440 В
60 Гц: 414 – 506 В
Пусковой ток (LRA): 130 А
Максимальный продолжительный ток (MCC): 29 А
Сопротивление обмоток (между фазами при +25°C): 1,05 Ом (±7%)
Защита двигателя: Встроенный предохранитель (internal overload protector).
Соединение: Паяное (brazed).
4. Комплектность и подготовка
Комплект поставки: Компрессор поставляется с полным комплектом для монтажа (резиновые втулки, болты, шайбы), клеммной коробкой.
Заправка: Компрессор не заправлен хладагентом. Заправлен необходимым количеством масла POE 160SZ для смазки подшипников (3,25 дм³). Для защиты от влаги компрессор заполнен газообразным азотом под избыточным давлением 0,5 бар (изб.).
Тип упаковки: Индивидуальная.
5. Конструктивные особенности и назначение
Назначение: Предназначен для работы в парокомпрессионных холодильных установках и системах кондиционирования воздуха. Может работать как одиночно, так и в параллельной схеме с другими компрессорами.
Ограничение: Не предназначен для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
Заключение:
SZ120S4VC (арт. SZ120-4VI) — это сбалансированный спиральный компрессор средней мощности на полиэфирном масле, демонстрирующий отличную энергоэффективность на R134a (COP 3,28) и высокую производительность на R404A (почти 30 кВт). Его ключевые преимущества: универсальность по хладагентам, встроенная защита двигателя, относительно низкий уровень шума и полная комплектация для монтажа. Модель является надежным выбором для широкого спектра коммерческих систем кондиционирования и охлаждения.
