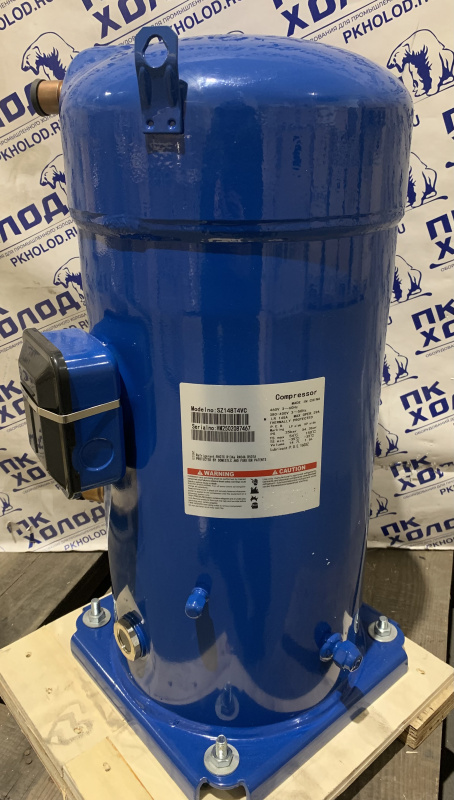

Техническое описание компрессора SZ148T4VC (SZ148-4VAI)
Техническое описание компрессора SZ148T4VC (SZ148-4VAI)
1. Общая характеристика
Тип: Герметичный спиральный компрессор (Scroll)
Серия: SZ
Код модели (расшифровка):
SZ: Семейство спиральных компрессоров на полиэфирном масле (POE).
148: Номинальная холодопроизводительность (в тыс. BTU/ч при 60 Гц, R22, условиях ARI). Указывает на мощную модель.
T: Версия или индекс эволюции (уточняющая конструктивные особенности).
4: Код напряжения питания: 380-400В, 3 фазы, 50 Гц / 460В, 3 фазы, 60 Гц.
V: Тип защиты двигателя и соединения. Согласно общей номенклатуре SZ, V соответствует встроенному предохранителю (internal overload protector) с паяным соединением (brazed).
C: Окончательный суффикс, который может указывать на конкретную модификацию, исполнение или региональную спецификацию.
2. Основные технические данные
Допустимые хладагенты: R134a, R404A, R407C.
Тип масла: Полиэфирное (POE) 160SZ.
Холодопроизводительность (при условиях ARI*):
На R134a: 24 390 Вт
На R404A: 37 210 Вт
На R407C: 35 110 Вт
Потребляемая мощность (при условиях ARI*):
На R134a: 7 664 Вт
На R404A: 12 830 Вт
На R407C: 10 990 Вт
Потребляемый ток (при условиях ARI*):
На R134a: 15,57 А
На R404A: 22,44 А
На R407C: 19,06 А
Коэффициент энергоэффективности (COP, при условиях ARI*):
На R134a: 3,18
На R404A: 2,90
На R407C: 3,19
Максимальная потребляемая мощность:
На R134a: 10 920 Вт
На R404A: 15 310 Вт
На R407C: 14 090 Вт
Рабочий объем (Displacement): 199 см³/об
Объемная производительность (50 Гц, 2900 об/мин): 34,6 м³/ч
Заправка масла: 3,6 дм³
Масса нетто: 88 кг
Уровень звуковой мощности:
Без кожуха: 79 дБ(А)
С аккустическим кожухом: 71 дБ(А)
Стандартные условия ARI (испытаний):
Температура испарения: +7,2°С
Температура конденсации: +54,4°С
Перегрев на всасывании: 11,1 K
Переохлаждение: 8,3 K
3. Электрические данные
Номинальное напряжение питания: 380-400 В, 3 фазы, 50 Гц / 460 В, 3 фазы, 60 Гц.
Диапазон рабочего напряжения:
50 Гц: 340 – 440 В
60 Гц: 414 – 506 В
Ток блокировки (LRA): 145 А
Максимальный продолжительный ток (MCC): 32 А
Сопротивление обмоток (между фазами при +25°C): 0,94 Ом (±7%)
Защита двигателя: Встроенный предохранитель (internal overload protector).
Соединение: Паяное (brazed).
4. Комплектность и подготовка
Комплект поставки: Компрессор поставляется с полным комплектом для монтажа (резиновые втулки, болты, шайбы).
Заправка: Компрессор не заправлен хладагентом. Заправлен необходимым количеством масла POE 160SZ для смазки подшипников (3,6 дм³). Для защиты от влаги компрессор заполнен газообразным азотом под избыточным давлением 0,5 бар (изб.).
5. Конструктивные особенности и назначение
Назначение: Предназначен для работы в парокомпрессионных холодильных установках и системах кондиционирования воздуха. Может работать как одиночно, так и в параллельной схеме с другими компрессорами.
Ограничение: Не предназначен для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
Тип упаковки: Индивидуальная.
Заключение:
SZ148T4VC — это мощный и универсальный спиральный компрессор на полиэфирном масле, оптимизированный для работы с хладагентами R134a, R404A и R407C. Его отличительные черты: высокая холодопроизводительность (до 37,2 кВт на R404A), хорошая энергоэффективность (COP до 3,19), встроенная защита двигателя и полная комплектация для монтажа. Модель подходит для коммерческих и промышленных систем охлаждения и кондиционирования, где важны производительность, надежность и гибкость в использовании различных хладагентов.
