Компрессор BR16DS6-31.8E является функциональным аналогом модели Bitzer S6J-16.2Y

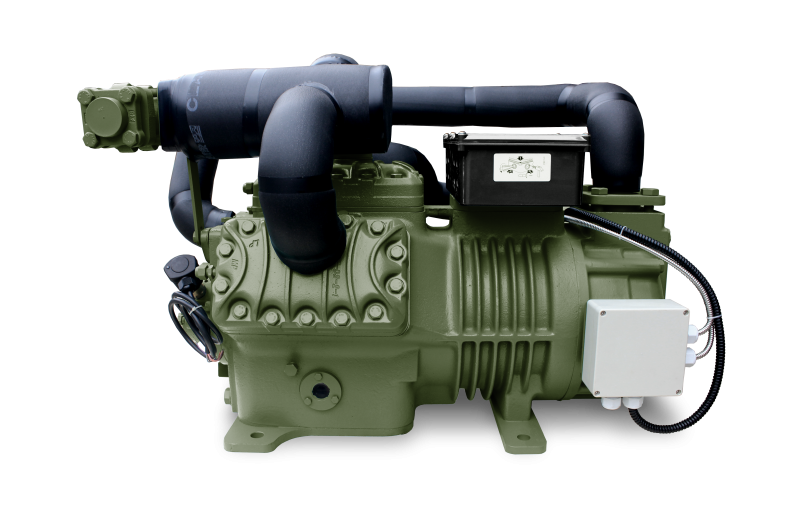

Поршневой полугерметичный компрессор ZSJ BR16DS6-31.8E (R404A, R134a, R407C)
Техническое описание
1. Общая информация
Модель BR16DS6-31.8E представляет собой полугерметичный поршневой двухступенчатый компрессор производства ZSJ (Китай). Данная модель относится к категории 6-цилиндровых двухступенчатых компрессоров (бустеров) и предназначена для использования в холодильных установках, требующих глубокого охлаждения и работы при низких температурах кипения с высокой производительностью.
2. Функциональный аналог
Компрессор BR16DS6-31.8E является функциональным аналогом модели Bitzer S6J-16.2Y. Данное соответствие подтверждено технической документацией и таблицей аналогов производителя, что позволяет использовать компрессоры ZSJ в качестве надежной и экономичной замены при сервисном обслуживании или проектировании новых систем, изначально рассчитанных под оборудование Bitzer.
3. Расшифровка маркировки
BR — Серия полугерметичных компрессоров ZSJ.
16 — Производительность или типоразмер (условное обозначение в линейке модели).
DS — Двухступенчатый (Double Stage / Two-stage) компрессор.
6 — Количество цилиндров.
31.8 — Рабочий объем или условная производительность (указан для высокой ступени).
E — Суффикс, обозначающий совместимость с хладагентами R404A/R507.
4. Хладагенты
Модель BR16DS6-31.8E совместима со следующими хладагентами:
R404A
R134a
R407C
5. Технические характеристики (согласно каталогу ZSJ)
Номинальная мощность двигателя: 16 HP / 11.7 кВт
Производительность (низкое давление, 50 Гц): 63.5 м³/ч
Производительность (высокое давление, 50 Гц): 31.8 м³/ч
Количество цилиндров: 6
Диаметр цилиндра (НД/ВД): 65 / 65 мм
Ход поршня: 55 мм
Объем масла: 4.75 л
Напряжение питания: 380-420 В / 3 фазы / 50 Гц
Максимальный рабочий ток: 31 А
Пусковой ток / ток заблокированного ротора: 81/132 А
Мощность подогревателя картера (220 В): 140 Вт
Способ подачи масла: Принудительная смазка (Forced-lubrication)
Вес (с маслом): 220 кг
6. Присоединительные размеры
Согласно инструкции по эксплуатации, для двухступенчатых компрессоров серии BR16DS6-31.8 установлены следующие параметры патрубков:
Диаметр всасывающего патрубка (НД): 42 мм (1-5/8")
Диаметр нагнетательного патрубка (ВД): 35 мм (1-3/8")
Диаметр патрубка промежуточного давления (МР): 28 мм (1-1/8")
7. Область применения и рабочие параметры
Благодаря двухступенчатой конструкции, 6-цилиндровой схеме и принудительной системе смазки, данный компрессор оптимально подходит для систем с низкими температурами кипения (до -40°C) и высокой производительностью, таких как:
Применение:
Крупные низкотемпературные холодильные камеры и морозильники
Складские помещения с низкими температурами
Технологическое охлаждение на производстве
Системы заморозки пищевых продуктов
Ледогенераторы
Диапазон рабочих условий:
Хладагенты: R404A, R134a, R407C
Температура кипения (для R404A): от -40 до -10°C
Температура конденсации: от 30 до 45°C (водяное охлаждение) / до 50°C (воздушное охлаждение)
Максимальная степень сжатия: 18 (общая)
Максимальная температура нагнетания: 135°C (на поверхности нагнетательного патрубка)
Максимальная температура масла: 80°C
Максимальная температура окружающей среды: 43°C
Максимальная температура обмотки двигателя: ниже 105°C
8. Рекомендации по эксплуатации
Масло: Рекомендуемое масло — SUNTSO SL32S (для R404A, R134a, R407C). Контроль уровня масла должен осуществляться в пределах смотрового стекла.
Подогрев картера: Обязателен к подключению. При простое более 12 часов перед запуском необходимо включать подогрев на 4-12 часов для предотвращения гидроудара и вспенивания масла.
Монтаж: Компрессор должен устанавливаться строго горизонтально с использованием соответствующих виброизоляторов.
Фильтрация: На всасывающем трубопроводе обязательно наличие фильтра для защиты от загрязнений.
Электрика: Подключение производится строго по схеме в клеммной коробке. Напряжение и частота должны соответствовать данным на шильдике компрессора.
Особенности двухступенчатой эксплуатации:
Перед запуском убедитесь в наличии достаточного количества хладагента в системе для охлаждения промежуточного теплообменника.
Контролируйте промежуточное давление и температуру для обеспечения оптимального режима работы.
При запуске сначала включается компрессор, затем открывается всасывающий вентиль высокого давления (ВД), и только после падения промежуточного давления — всасывающий вентиль низкого давления (НД).
9. Заключение
BR16DS6-31.8E — это мощный 6-цилиндровый двухступенчатый полугерметичный компрессор с принудительной смазкой для систем, работающих на R404A, R134a и R407C. Модель является функциональным аналогом Bitzer S6J-16.2Y, что делает ее идеальным решением для замены при сохранении проектных параметров системы. Двухступенчатая конструкция и 6-цилиндровая схема обеспечивают высокую эффективность, надежность и плавность работы при низких температурах кипения, снижая нагрузку на компрессор и продлевая срок его службы. При эксплуатации строгое соблюдение правил по подогреву картера и чистоте системы является залогом долговечной работы.
