Техническое описание
1. Общая информация

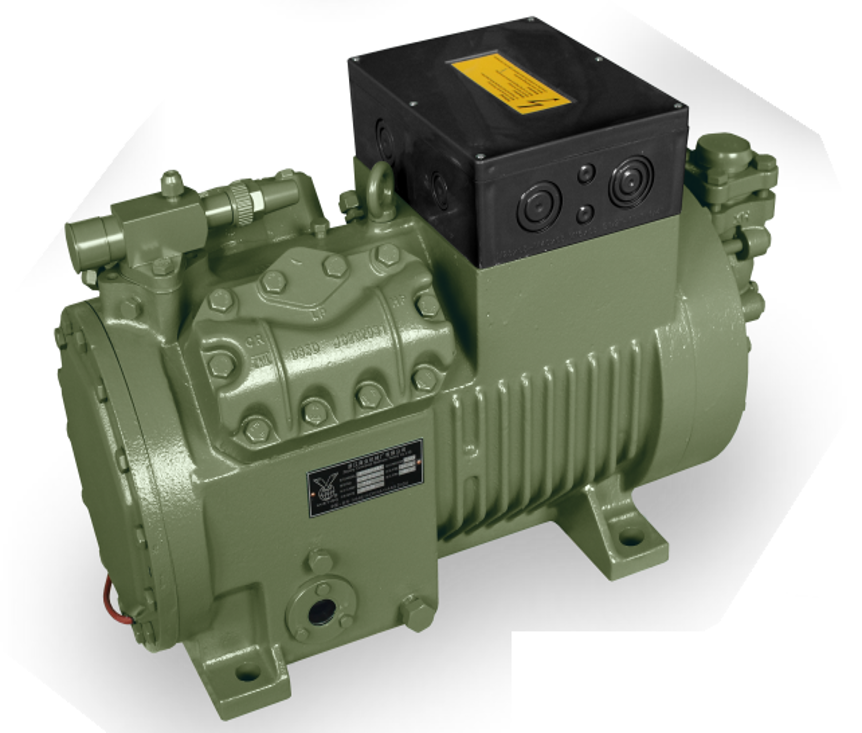

Модель BR12Z4-56.3 (R22) представляет собой полугерметичный поршневой компрессор производства ZSJ (Китай). Данная модель относится к категории 4-цилиндровых компрессоров средней производительности и предназначена для использования в холодильных установках и системах кондиционирования, работающих на хладагенте R22.
2. Прямой аналог Bitzer
Компрессор BR12Z4-56.3 является прямым функциональным аналогом модели Bitzer 4NES-14-40P. Данное соответствие подтверждено технической документацией и таблицей аналогов производителя, что позволяет использовать компрессоры ZSJ в качестве надежной и экономичной замены при сервисном обслуживании или проектировании новых систем, изначально рассчитанных под оборудование Bitzer.
3. Расшифровка маркировки
BR — Серия полугерметичных компрессоров.
12 — Производительность или типоразмер (условное обозначение в линейке модели).
Z — Исполнение: для средних и низких температур (Medium/Low temperature).
4 — Количество цилиндров.
56.3 — Рабочий объем или условная производительность.
(R22) — Хладагент, для которого предназначена данная модификация.
4. Хладагент
Модель BR12Z4-56.3 оптимизирована для работы на хладагенте R22.
5. Технические характеристики
Номинальная мощность двигателя: 12 HP / 8.8 кВт
Производительность (объемная при 50 Гц): 56.25 м³/ч
Количество цилиндров: 4
Диаметр цилиндра: 70 мм
Ход поршня: 42 мм
Объем масла: 2.6 л
Напряжение питания: 380-420 В / 3 фазы / 50 Гц
Максимальный рабочий ток: 26.6 А
Пусковой ток / ток заблокированного ротора: 69/113 А
Мощность подогревателя картера (220 В): 140 Вт
Способ подачи масла: Центробежная смазка
Вес (с маслом): 141 кг
6. Присоединительные размеры
Согласно инструкции по эксплуатации (страница 5), для модели BR12Z4-56.3 установлены следующие параметры патрубков:
Диаметр всасывающего патрубка (D1): 28 мм (1-1/8")
Диаметр нагнетательного патрубка (D2): 42 мм (1-5/8")
7. Область применения и рабочие параметры
Благодаря исполнению "Z" (средне- и низкотемпературное), данный компрессор оптимально подходит для холодильных камер, складских помещений и технологического охлаждения.
Диапазон рабочих условий:
Хладагент: R22
Температура кипения: от -20 до +12.5°C (для R22)
Температура конденсации: от 30 до 55°C (воздушное охлаждение) / от 30 до 45°C (водяное охлаждение)
Максимальный перепад давления: 1.83 МПа
Максимальная степень сжатия: 18
Максимальная температура нагнетания: 135°C (на поверхности нагнетательного патрубка)
Перегрев на всасывании: минимальный 10°C, максимальный ограничен температурой нагнетания
Максимальная температура масла: 80°C
Максимальная температура окружающей среды: 43°C
Максимальная температура обмотки двигателя: ниже 105°C
8. Рекомендации по эксплуатации
Масло: Рекомендуемое масло — SUNTSO 3GS (для R22). Контроль уровня масла должен осуществляться в пределах смотрового стекла.
Подогрев картера: Обязателен к подключению. При простое более 12 часов перед запуском необходимо включать подогрев на 4-12 часов для предотвращения гидроудара и вспенивания масла.
Монтаж: Компрессор должен устанавливаться строго горизонтально с использованием соответствующих виброизоляторов.
Фильтрация: На всасывающем трубопроводе обязательно наличие фильтра для защиты от загрязнений.
Электрика: Подключение производится строго по схеме в клеммной коробке. Напряжение и частота должны соответствовать данным на шильдике компрессора.
Температурный режим: Не допускается использование компрессора при температуре кипения выше -5°C для предотвращения перегрузки электродвигателя.
9. Заключение
BR12Z4-56.3 (R22) — это надежный 4-цилиндровый полугерметичный компрессор для систем, работающих на хладагенте R22. Модель является прямым аналогом Bitzer 4NES-14-40P, что делает ее идеальным решением для замены при сохранении проектных параметров системы. Исполнение для средних и низких температур обеспечивает эффективную работу в широком диапазоне холодильных применений. При эксплуатации строгое соблюдение правил по подогреву картера и чистоте системы является залогом долговечной работы.
