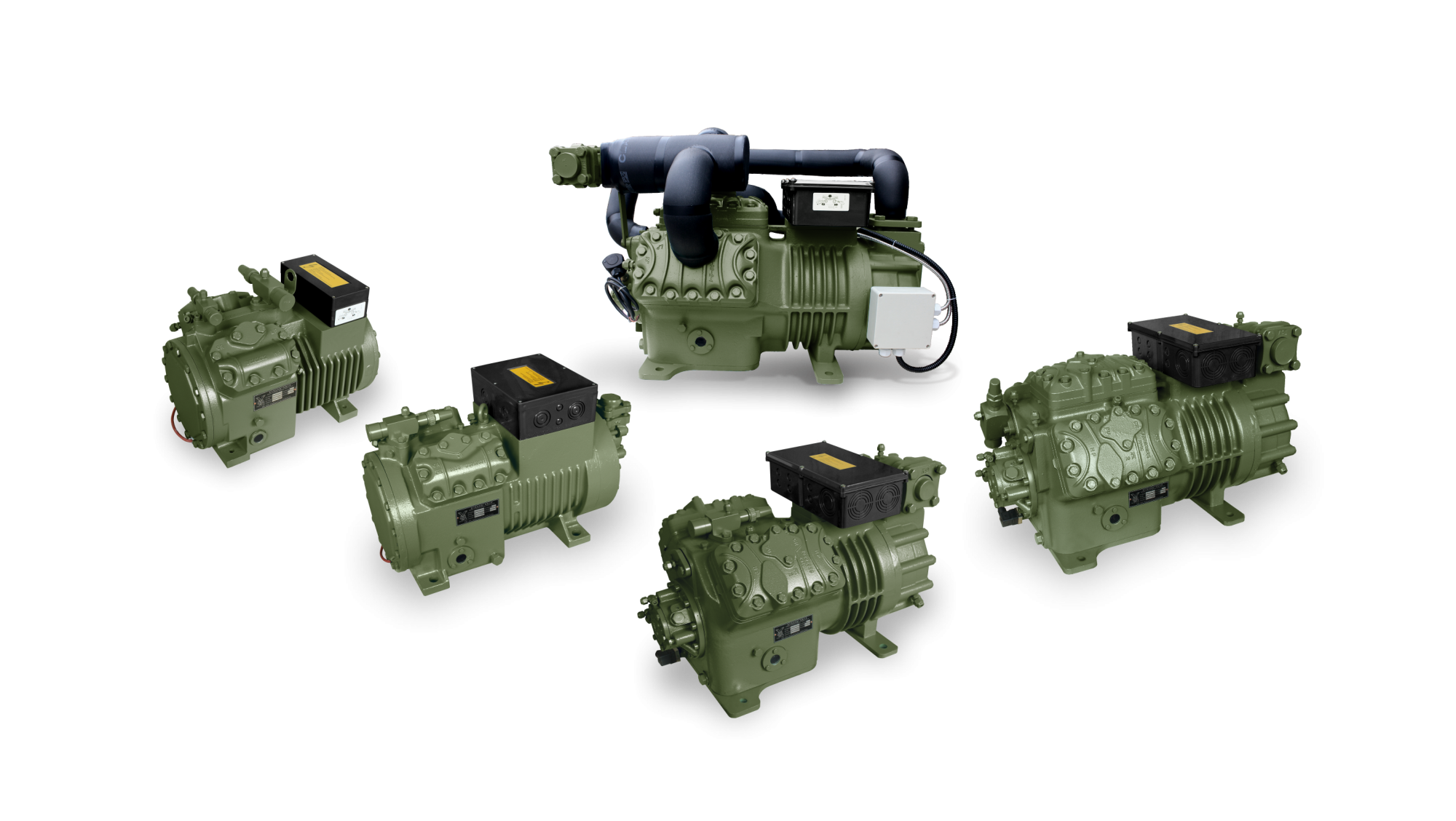

Поршневой полугерметичный компрессор ZSJ BR3Z4-18.1 (R22). Аналог модели Bitzer 4FES-3-40S
Поршневой полугерметичный компрессор ZSJ BR3Z4-18.1 (R22). Аналог модели Bitzer 4FES-3-40S
Техническое описание
1. Общая информация
Модель BR3Z4-18.1 (R22) представляет собой полугерметичный поршневой компрессор производства ZSJ (Китай). Данная модель относится к категории 4-цилиндровых компрессоров малой производительности и предназначена для использования в холодильных установках и системах кондиционирования, работающих на хладагенте R22.
2. Прямой аналог Bitzer
Компрессор BR3Z4-18.1 является прямым функциональным аналогом модели Bitzer 4FES-3-40S. Данное соответствие подтверждено технической документацией и таблицей аналогов производителя, что позволяет использовать компрессоры ZSJ в качестве надежной и экономичной замены при сервисном обслуживании или проектировании новых систем, изначально рассчитанных под оборудование Bitzer.
3. Расшифровка маркировки
BR — Серия полугерметичных компрессоров.
3 — Производительность или типоразмер (условное обозначение в линейке модели).
Z — Исполнение: для средних и низких температур (Medium/Low temperature).
4 — Количество цилиндров.
18.1 — Рабочий объем или условная производительность.
(R22) — Хладагент, для которого предназначена данная модификация.
4. Хладагент
Модель BR3Z4-18.1 оптимизирована для работы на хладагенте R22.
5. Присоединительные размеры
Согласно инструкции по эксплуатации, для моделей серии BR3Z4-18.1 установлены следующие параметры патрубков: диаметр всасывающего патрубка составляет 16 мм (5/8 дюйма), диаметр нагнетательного патрубка — 22 мм (7/8 дюйма).
6. Область применения и рекомендации
Благодаря исполнению "Z" (средне- и низкотемпературное), данный компрессор оптимально подходит для холодильных камер, складских помещений и технологического охлаждения. На основе общих требований инструкции для эксплуатации данной модели необходимо соблюдать следующие правила:
Температурный режим: Не допускается использование компрессора при температуре кипения выше -5°C для предотвращения перегрузки электродвигателя.
Монтаж: Компрессор должен устанавливаться строго горизонтально с использованием соответствующих виброизоляторов.
Масло: Контроль уровня масла должен осуществляться в пределах смотрового стекла. Тип масла должен соответствовать хладагенту R22.
Подогрев картера: Обязателен к подключению. При простое более 12 часов перед запуском необходимо включать подогрев на 4-12 часов.
Фильтрация: На всасывающем трубопроводе обязательно наличие фильтра.
Электрика: Подключение производится строго по схеме в клеммной коробке. Напряжение и частота должны соответствовать данным на шильдике.
7. Заключение
BR3Z4-18.1 (R22) — это компактный 4-цилиндровый полугерметичный компрессор для систем, работающих на хладагенте R22. Модель является прямым аналогом Bitzer 4FES-3-40S, что делает ее идеальным решением для замены при сохранении проектных параметров системы. Исполнение для средних и низких температур обеспечивает эффективную работу в широком диапазоне применений. При эксплуатации строгое соблюдение правил по подогреву картера и чистоте системы является залогом долговечной работы.
