Схемы поршневых полугерметичных компрессоров XUE YING серии BR

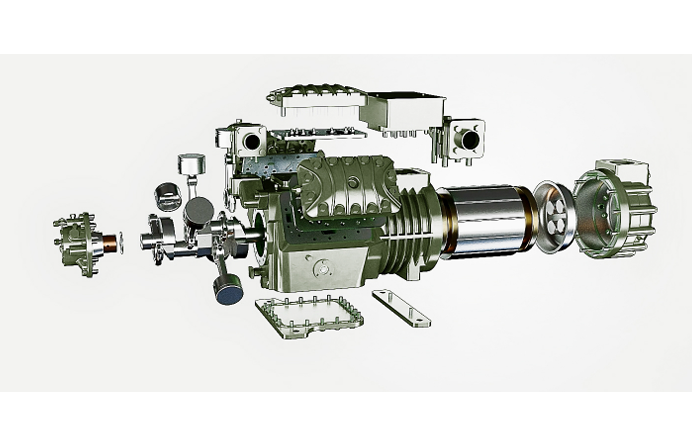

Поршневые полугерметичные серии BR от компании XUE YING являются полными аналогами по характеристикам и способам крепления поршневых полугерметичных компрессоров от компании Bitzer. При этом дешевле компрессоров от Bitzer и не уступают по качеству и надежности.

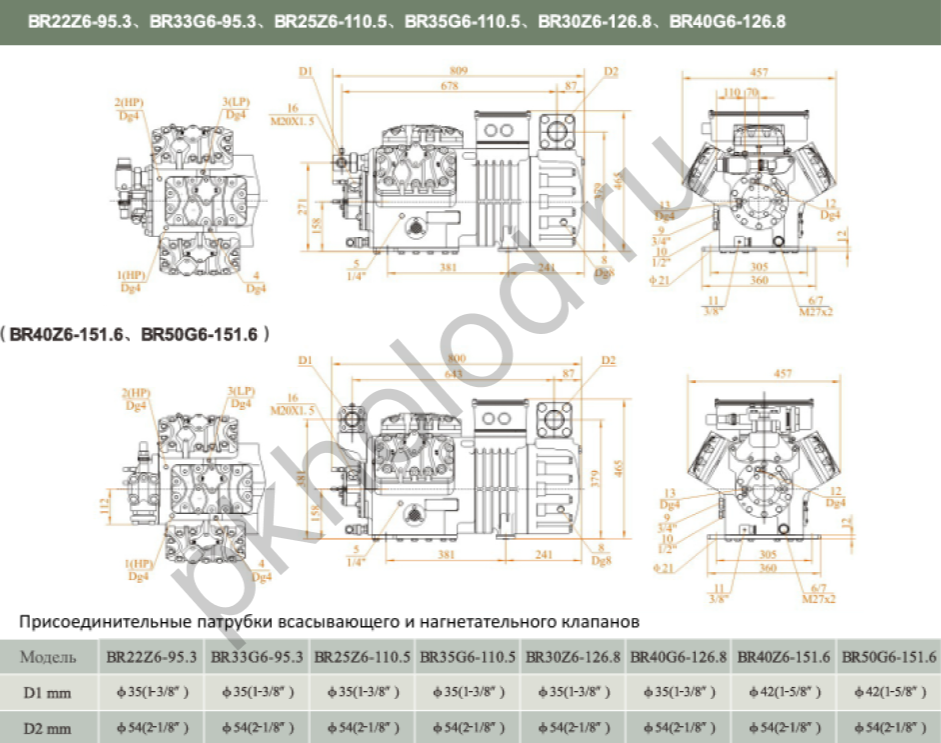

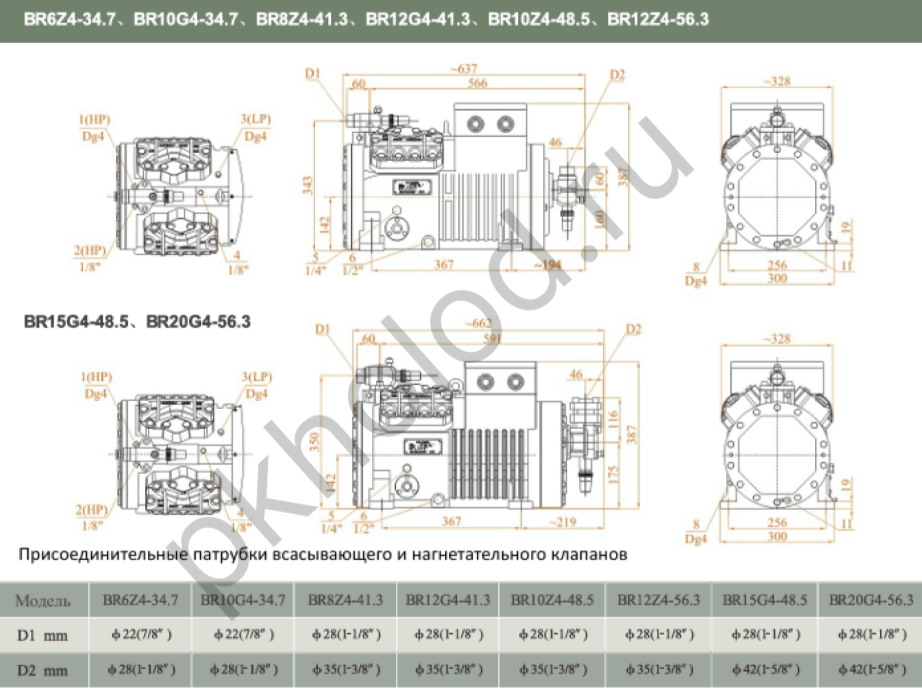

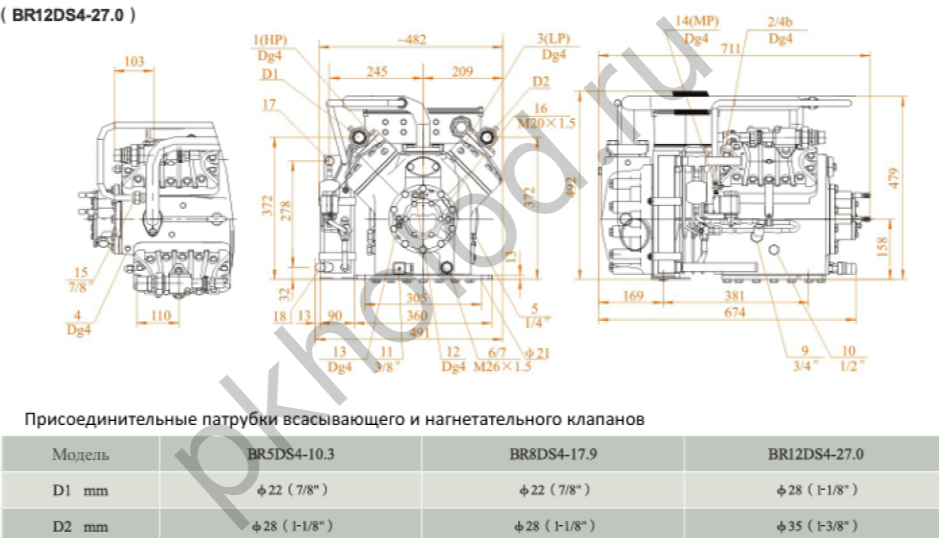

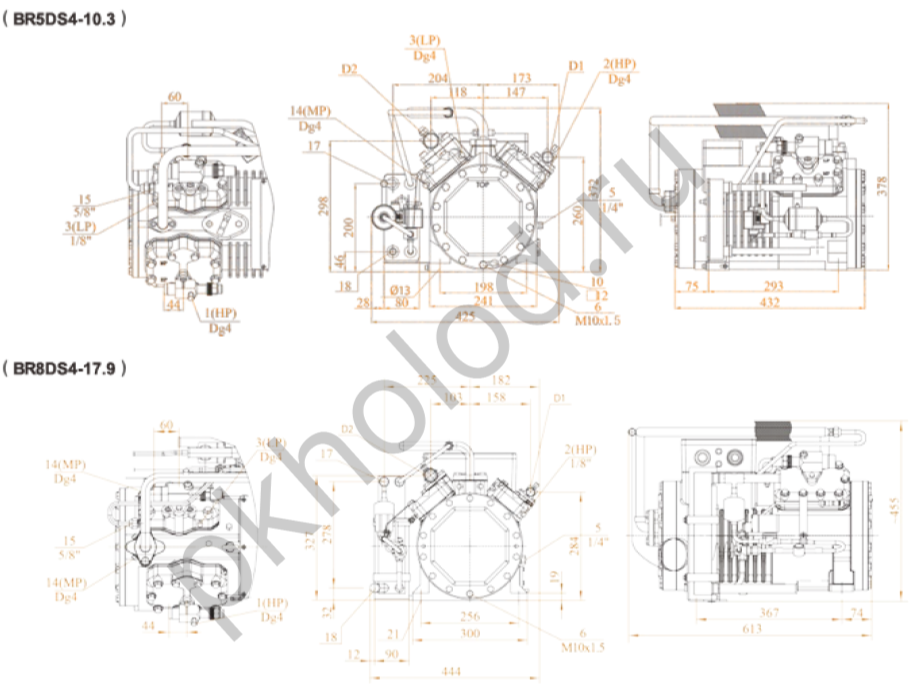

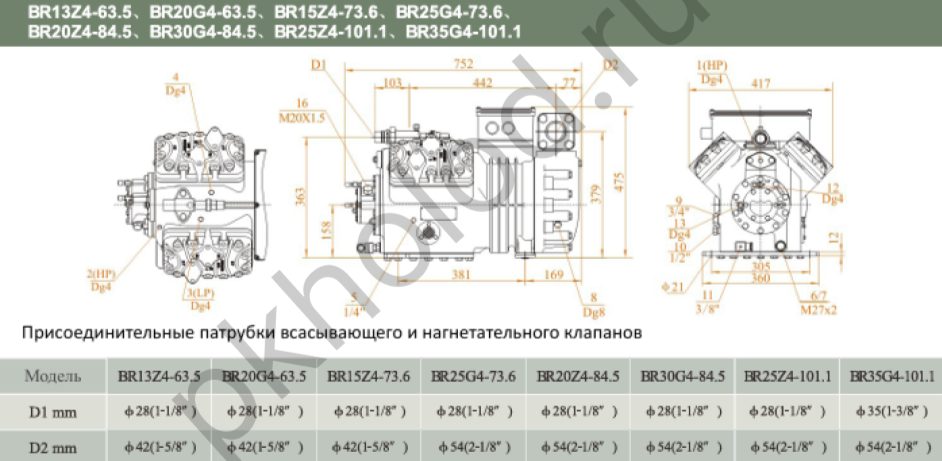

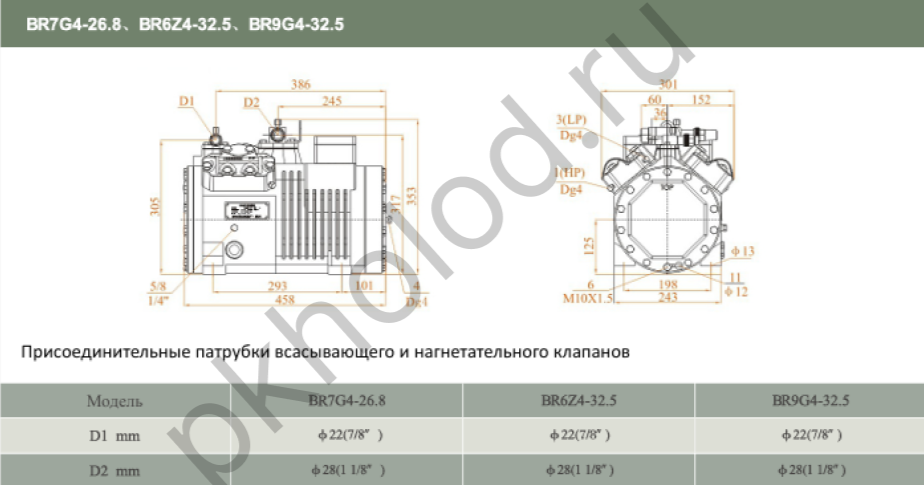

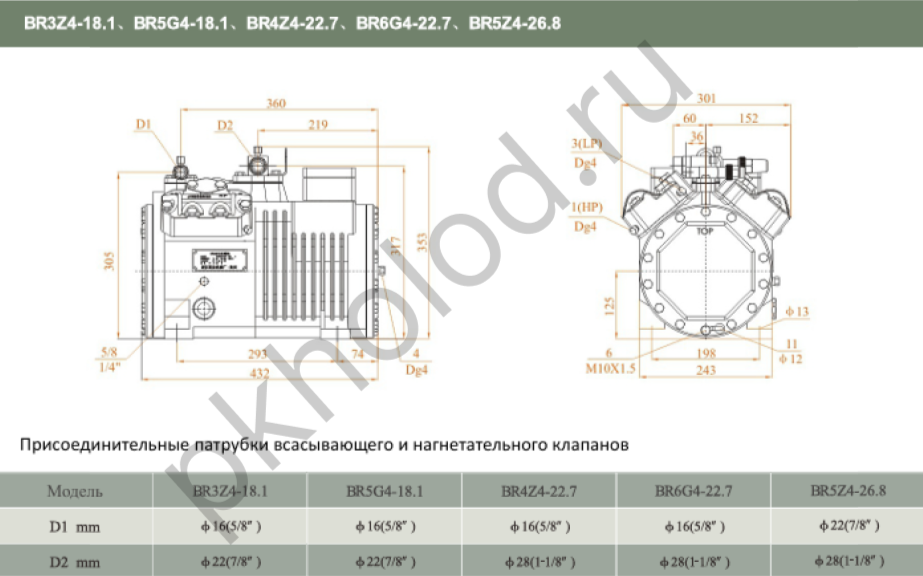

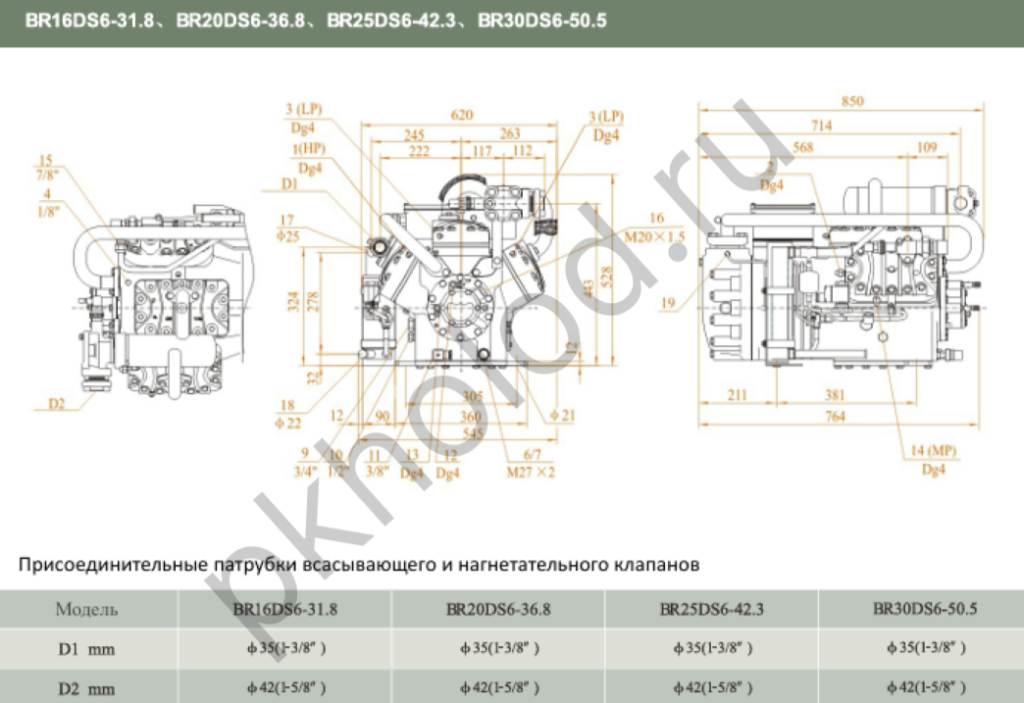

Условные обозначения на схемах ниже:
1. Высоконапорное соединение (HP)
2. Соединение датчика температуры нагнетания (HP)
3. Низконапорное соединение (LP)
4. Система CIC: соединение форсунки (работа без жидкостного переохладителя)
5. Заправочный порт масла
6. Маслоспускной порт
7. Масляный фильтр (с магнитным болтом)
8. Маслоотводящее соединение (к маслоотделителю)
9. Газовое уравнительное соединение (при параллельной работе)
10. Масляное уравнительное соединение (при параллельной работе)
11. Нагреватель картера
12. Соединение датчика высокого давления масла (+)
13. Соединение датчика низкого давления масла (–)
14. Соединение среднего давления (MP)
15. Соединение впрыска жидкости (работа без жидкостного переохладителя и ТРВ)
16. Подключение реле перепада давления масла "Delta- P"
17. Вход хладагента в жидкостный переохладитель
18. Выход хладагента из жидкостного переохладителя
19. Соединение внешнего уравнительного трубопровода ТРВ (работа с жидкостным переохладителем)
D1. Соединение нагнетательного клапана
D2. Соединение всасывающего клапана

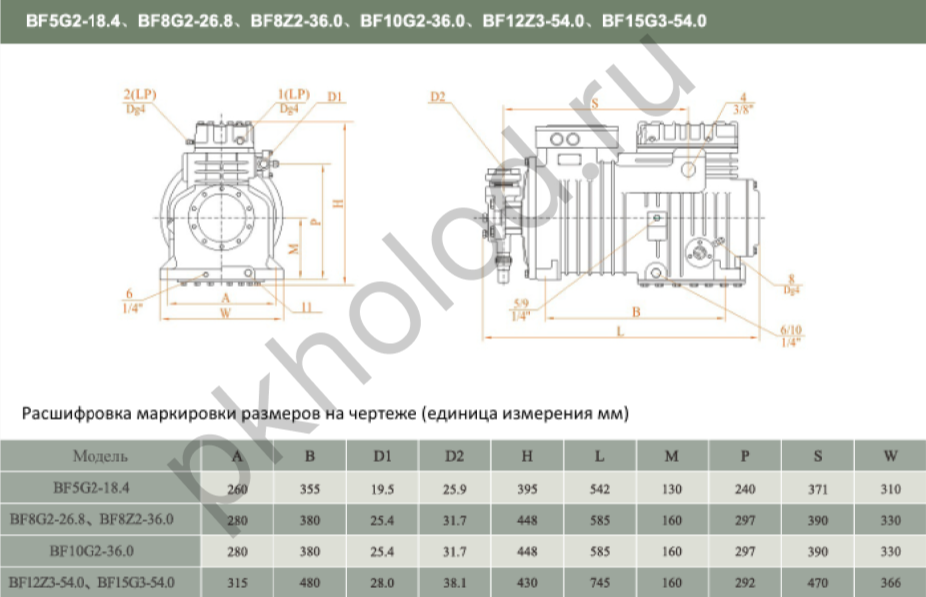

BF5G2-18.4, BF8G2-26.8, BF10G2-36.0, BF12Z3-54.0, BF15G3-54.0 - аналоги поршневых полугерметичных компрессоров Bitzer, обращайтесь мы вам поможем подобрать нужный аналог
